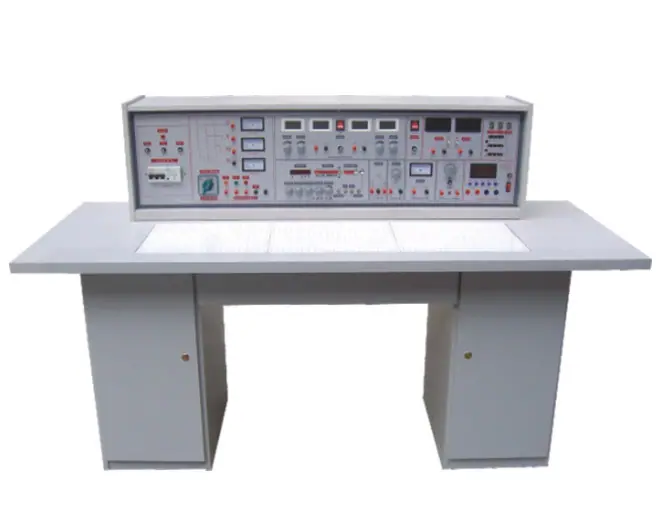

WBK-530A Electricista, Electrónica Analógica, Electrónica Digital Laboratorio Integral Tres en Uno (con Medidor de Potencia Inteligente, Medidor de Factor de Potencia)



I. Características del Producto:
La mesa experimental cuenta con medidas de protección de seguridad integrales y una gama completa de funciones. Una placa de circuito universal se encuentra ubicada centralmente en la mesa. Esta placa moldeada por inyección tiene nueve orificios interconectados distribuidos uniformemente en su superficie, lo que permite ensamblar libremente cajas de componentes en circuitos experimentales. Las cajas de componentes son transparentes para facilitar la visualización, y las tapas están impresas con símbolos de componentes de desvanecimiento permanente con líneas claras y estéticamente agradables. Las cajas y las tapas utilizan una estructura de ajuste a presión científicamente diseñada, facilitando el fácil desmontaje y reemplazo de los componentes. Los componentes se almacenan en gabinetes a cada lado de la mesa experimental para un acceso conveniente durante los experimentos, mejorando en gran medida la eficiencia de la gestión y la organización, y reduciendo significativamente la carga de trabajo de los maestros en la preparación experimental.

2. Ámbito de aplicación:
Adecuado para instituciones de educación superior y escuelas vocacionales con requisitos más altos, puede completar experimentos de laboratorio para cursos como Ingeniería Eléctrica, Principios de Ingeniería Eléctrica, Análisis de Circuitos, Tecnología Electrónica Analógica y Circuitos Digitales. Este equipo es un producto ideal para actualizar el equipo de laboratorio existente o para construir y expandir nuevos laboratorios. Su equipamiento es un indicador importante del avance de una escuela en nivel y grado.

III. Estructura y Función del Banco de Pruebas y la Mesa de Trabajo Experimental:
1. Composición y rendimiento de la plataforma experimental:
1.1. Fuente de Alimentación y Parámetros
1.1.1 Entrada de Alimentación: Suministro de energía trifásico de cuatro hilos, la luz indicadora se ilumina al recibir la entrada
1.1.2 Potencia de salida: Cuenta con funciones de protección de dos etapas, que incluyen un fusible y un interruptor de protección contra fugas.
Grupo A: Fuente de alimentación de CA ajustable monofásica y trifásica, que proporciona una fuente de alimentación de CA trifásica continuamente ajustable de 0~430V, y simultáneamente obtiene una fuente de alimentación ajustable monofásica de 0~240V (equipada con un autotransformador trifásico de 1.5KVA, equipada con tres voltímetros de CA de tipo puntero para indicar el voltaje de salida del regulador de voltaje).
Grupo B: Voltaje de CA de bajo voltaje 3-24V ajustable en siete niveles, corriente de salida máxima 1.5A, con indicación de amperímetro.
Grupo C: Fuente de alimentación regulada de CC de bajo voltaje, voltaje 5V, corriente 0.5A, indicación de amperímetro.
Grupo D: Fuente de alimentación regulada de doble canal, ambos voltajes de salida son 0-30V, ajustables continuamente mediante potenciómetros multivuelta, la corriente de salida máxima es de 1.5A, cada salida de fuente de alimentación tiene una indicación de amperímetro y voltímetro digital de clase 0.5. Regulación de voltaje <10⁻², regulación de voltaje negativo <10⁻², voltaje de rizado: <5mV.
Grupo E: Salida de corriente alterna monofásica de la red eléctrica, para uso por equipo suministrado por el usuario.
1.2 Generador de Señales de Función:
1.2.1 Formas de onda: Onda sinusoidal, onda triangular, onda cuadrada, onda de pulso, onda de sierra, onda cuadrada TTL.
1.2.2 Rango de frecuencia: de 0.1 Hz a 2 MHz, dividido en siete niveles de frecuencia.
1.2.3 Distorsión de onda sinusoidal: 10-30Hz < 3% 30Hz-100kHz ≤ 1%
1.2.4 Respuesta a onda cuadrada: Flanco de subida/flanco de bajada ≤ 100 ns (circuito abierto)
1.2.5 Amplitud máxima de salida (circuito abierto): f < 1MHz, amplitud ≤ 15Vp-p; 1MHz < f ≤ 2MHz, amplitud ≤ 11Vp-p
1.2.6 Sesgo de CC (circuito abierto): ±10V
1.2.7 Impedancia de salida Z: Z0 = 50Ω ± 5Ω
1.2.8 Ciclo de trabajo: Los flancos de subida y bajada del pulso y la onda diente de sierra pueden variar continuamente, en un rango del 10% al 90%.
1.2.9 Oscilador controlado por voltaje (VCF): Cuando el voltaje de CC aplicado cambia en 0±5V, el cambio de frecuencia correspondiente es mayor que 100:1.
1.2.10 Atenuación de Salida: 20dB 40dB 60dB
1.3 Contador de Frecuencia:
1.3.1 Rango de medición de frecuencia: 1 Hz~100 MHz, pantalla de seis dígitos.
1.3.2 Temporización de puerta: 0.01s, 0.1s, 1s, 10s
1.3.3 Impedancia de entrada (acoplamiento AC): Componente resistivo aproximadamente 500 kΩ, capacitor paralelo aproximadamente 100 pF.
1.4 Pulso Único: Cada salida puede emitir un par de pulsos positivos y negativos.
Amplificador de Audio de 1.5W: Voltaje de entrada de audio no menor a 10mV, potencia de salida no menor a 1W, volumen ajustable, altavoz incorporado, se utiliza para amplificación de sonido en circuitos amplificadores, y también se puede usar para rastreo de señales.
1.6 Decodificador de siete segmentos (El juego completo de equipos del laboratorio eléctrico WBK-2000 no tiene esta función): 3 juegos de decodificadores de siete segmentos y tubos digitales de visualización de decodificación correspondientes.
1.7 Amperímetro AC/DC externo: clase de precisión 0.5, pantalla digital de tres dígitos y medio, rango de medición: 0~1000mA
Voltímetro AC/DC externo 1.8: clase de precisión 0.5, pantalla digital de tres dígitos y medio, rango de medición: 0~99.9V.
1.9 Medidor Inteligente de Potencia y Factor de Potencia:
Diseñado con 24 DSP dedicados, un convertidor AD de alta precisión de 16 bits y una unidad MPU de alta velocidad, logra modos de control de diálogo humano-máquina a través del control por teclas y una ventana de visualización digital. El software adopta un enfoque de diseño RTOS y también está equipado con software de monitoreo para PC para mejorar las capacidades de análisis. Puede medir la potencia del circuito y el factor de potencia. La precisión de la medición de potencia es de clase 1.0, el rango de medición del factor de potencia es 0.3-1.0, los rangos de voltaje y corriente son 450V y 5A, puede determinar automáticamente la naturaleza de la carga (los inductivos muestran "L", los capacitivos muestran "C", los resistivos puros no muestran nada) y puede almacenar 15 conjuntos de datos de medición para su posterior revisión.2. Mesa de trabajo experimental: Fabricada con paneles decorativos de doble cara, no se deforma ni se decolora. Dimensiones: 160×70×80cm. Tiene un diseño bonito y elegante, con un cajón en el centro para guardar herramientas y dos armarios de almacenamiento a la izquierda y a la derecha para guardar componentes.

IV. Composición del Equipo, Configuración y Artículos Experimentales:
(I) Composición y Equipamiento (tomando 24 asientos como ejemplo)
1. 12 mesas de operación experimentales, dos asientos por mesa. Una protoboard universal (tamaño: 35×90 cm) está instalada en el centro de la superficie de cada mesa de operación. Se pueden ensamblar circuitos experimentales enchufando arbitrariamente cajas de componentes en ella según el circuito experimental. Las cajas de componentes son transparentes e intuitivas, permitiendo ver el contenido de un vistazo. Las tapas de las cajas están impresas con símbolos de componentes que no se desvanecen, con líneas claras y estéticamente agradables. Las tapas y los cuerpos de las cajas utilizan una estructura de ajuste a presión para facilitar el mantenimiento, el desmontaje y la sustitución. Cada mesa de operación está equipada con una alfombrilla de goma para proteger la superficie de la protoboard universal (si es necesario para colocar motores, soldar, etc. sobre la mesa). Hay dos armarios de almacenamiento de componentes debajo de cada mesa de operación experimental para guardar los componentes experimentales y las placas de almacenamiento.
2. Mesas experimentales, un total de 12, con 1 mesa asignada a la mesa de trabajo experimental de cada estudiante.
3. Consola de Enseñanza: Compuesta por una mesa de operación para experimentos de enseñanza, un banco experimental y una pantalla de control de demostración, puede controlar individualmente la fuente de alimentación para 12 bancos experimentales para estudiantes. La pantalla de demostración se coloca sobre el banco experimental, mide 160×70 cm y se utiliza para explicación y demostración.
4、 Configuración del Equipo: 39 amperímetros DC de nivel 1.5 analógicos, 13 multímetros MF47, 13 multímetros digitales, 13 motores trifásicos de 180W, 26 relés de tiempo, 26 relés térmicos, 65 contactores de CA, 25 juegos de placas de circuito y soportes para soldador, 13 juegos de herramientas como pelacables, pinzas de punta fina, destornilladores, etc., 13 juegos de cajas de unidades de componentes requeridas para los experimentos (los componentes ya están instalados en las cajas de unidades), incluyendo resistencias, potenciómetros, inductores, condensadores, transformadores, imanes de barra, interruptores de nivel lógico, indicadores de nivel, etc., 91 zócalos para circuitos integrados, 39 zócalos de prueba de corriente, 25 taburetes de plástico.
5、Equipo proporcionado por el usuario: Osciloscopio de doble traza (modelo ilimitado), reóstato deslizante, milivoltímetro.
(II) Proyecto Experimental:
(1) Experimentos Eléctricos

1. Uso de Instrumentos de Medición Eléctrica
2. Identificación y Detección de Componentes Comunes
3. Características Volt-Amper de Componentes Lineales y No Lineales
4. Características Externas de la Fuente de Alimentación
5. Medición de Valor Potencial y Valor de Voltaje
6. Ampliando el Rango de los Amperímetros y Voltímetros
7. Verificación de las Leyes de Kirchhoff
8. Verificar la Ley de Lenz
9. Verificación del Principio de Superposición y el Teorema de Reciprocidad
10. Verificación del Teorema de Thevenin y el Teorema de Norton
11. Transformación Equivalente de Fuentes de Voltaje y Fuentes de Corriente
12. Investigación sobre Características de Fuente Controlada
13. Experimento de Circuito de Primer Orden
14. Proceso Transitorio de Circuitos de Segundo Orden
15. Estudia las características de los componentes LC en circuitos de CC y CA
16. Condición para la transferencia máxima de potencia

17. Medición de Parámetros de Circuitos de CA
18. Características de los Componentes RLC en Circuitos de CA Sinusoidal
19. Experimento en Circuitos Serie RL y RC
20. Circuito Resonante Serie RLC
21. Conexión de circuitos de lámparas fluorescentes y mejora del factor de potencia
22. Conexión Estrella-Triángulo de Cargas Trifásicas
23. Medición de Circuitos Trifásicos y Potencia
24. Investigación sobre Redes Selectivas de Frecuencia R-C
25. Estudio de Redes de Dos Puertos
26. Experimento de Transformador Monofásico
27. Experimento de Circuito de Inductancia Mutua
28. Uso y Arranque de Motores Asíncronos Trifásicos
29. Circuito Básico para Control de Contactores-Relés de Motores Trifásicos
30. Experimento de Control de Arranque Y-△ para Motor Trifásico
31. Experimento de Control de Secuencia de Motor Trifásico
32. Experimento de Control de Frenado del Consumo de Energía para Motores Trifásicos

(2)Simula parte del experimento:

1. Características de avance y reversa de un diodo
2. Características de entrada y salida de un transistor
3. Amplificador de un solo transistor de emisor común
4. Circuito amplificador de dos etapas acoplado por RC
5. El impacto de la retroalimentación negativa en el rendimiento del amplificador
6. Amplificador de transistor de efecto de campo
7. Circuito amplificador diferencial
8. Pruebas de Rendimiento del Amplificador Operacional
9. AplicACIONES BÁSICAS DE LOS AMPLIFICADORES OPERACIONALES INTEGRADOS
(Múltiples circuitos de computación analógica)
10. AplicACIONES NO LINEALES DE AMPLIFICADORES OPERACIONALES INTEGRADOS
(Generadores de formas de onda múltiples)

11. Amplificador de potencia push-pull acoplado por transformador
Amplificador de Potencia 12.0TL
13. Amplificador de Potencia Integrado
14. Circuito rectificador de puente monofásico
15. Fuente de alimentación regulada de CC de transistor tipo serie
(Experimento de Diseño)
16. Fuente de Alimentación Regulada de CC Integrada
17. Características de un transistor de unión simple
18. Circuito de disparo con transistor de unión única
19. Prueba Sencilla de Tiristores
20. Circuito rectificador controlado por tiristor

Los siguientes experimentos también se pueden completar utilizando los 20 componentes experimentales mencionados anteriormente.

1. Circuito de polarización por retroalimentación negativa de voltaje
2. Circuito de polarización con retroalimentación negativa de corriente tipo divisor de voltaje
3. Estabilice el punto de operación usando un diodo.
4. Circuito amplificador de base común
5. Circuito amplificador de colector común
6. Circuito amplificador básico de fuente común
7. Circuito de drenador común de transistor de efecto de campo
8. Circuito de compuerta común de transistor de efecto de campo
9. Circuito amplificador RC de un solo transistor
10. Circuito amplificador acoplado por transformador
11. Circuito amplificador de potencia Clase A
12. Circuito de retroalimentación negativa de corriente en serie
13. Circuito de retroalimentación negativa en serie
14. Circuito de retroalimentación negativa de voltaje en paralelo
15. Circuito de retroalimentación negativa de corriente en paralelo
16. Circuito Amplificador de Base Común Emisor Común
17. Circuito seguidor de emisor de Bootstrap
18. Circuito amplificador de acoplamiento directo NPN-PNP
19. Utilice retroalimentación negativa para eliminar las oscilaciones autoexcitadas
20. Función de conmutación del transistor
21. Circuito oscilador de retroalimentación con transformador
22. Circuito oscilador de tres puntos basado en capacitores
23. Circuito oscilador inductivo de tres puntos
24. Formas Básicas de Circuitos Amplificadores Diferenciales
25. Circuito amplificador diferencial de cola larga
26. Circuito amplificador diferencial de cola larga con doble alimentación
27. Los amplificadores operacionales se utilizan para la amplificación proporcional de CA.
28. Medidas de protección contra polaridad inversa
29. Medidas de protección de entrada en fase
30. Protección contra polaridad incorrecta de la fuente de alimentación
31. Circuito RC paso alto
32. Uso de transistores para proteger dispositivos
33. Circuito operacional de entrada diferencial
34. Circuito Integrado Rápido
35. Simula un circuito de ecuación diferencial de primer orden.

36. Simular circuitos de ecuaciones diferenciales de segundo orden
37. Circuito Operacional Logarítmico Básico
38. Circuitos Diferenciadores Prácticos
39. Circuito básico de amplificador anti-sigma
40. Circuito comparador de cruce por cero simple
41. Uso de un diodo como circuito selector de amplitud de detección de límite superior
42. Circuito de selección de amplitud de límite inferior
43. Circuito de filtro paso bajo de red pasiva RC
44. Circuito de filtro paso bajo de primer orden con entrada no inversora
45. Circuito de filtro paso bajo de primer orden con entrada inversora
46. Un simple circuito de filtro RC de segundo orden
47. Circuito típico de filtro activo RC activo de segundo orden paso bajo
48. Circuito típico de filtro activo pasa-altos de segundo orden
49. Circuito básico de filtro paso banda
50. Circuito típico de filtro paso banda
51. Circuito oscilador de onda cuadrada
52. Generador de onda cuadrada de ancho ajustable
53. Generador de onda diente de sierra con amplitud y frecuencia ajustables
54. Circuito rectificador monofásico de media onda
55. Circuito rectificador de onda completa monofásico
56. Circuito de filtro capacitivo
57. Filtro capacitivo con carga resistiva
58. Circuito de filtro RC
59. Circuito de Filtro LC Básico
60. Circuito rectificador duplicador de voltaje
61. Circuito rectificador de triple voltaje
62. Circuito regulador de voltaje básico
63. Circuito regulador de voltaje con transistor regulador básico 6
64. Un circuito regulador de voltaje con una etapa de amplificación
65. Rectificación de tiristor de media onda monofásica
66. Circuito regulador de voltaje electrónico
67. Dispositivo Hipnótico Electrónico – Un Experimento Divertido
68. Circuito de Timbre Electrónico – Experimento Divertido Dos
69. Circuito de Alarma Electrónica – Experimento Divertido Tres

(3) Experimento de parte numérica:

1. Pruebas de Parámetros de Puertas Lógicas Integradas TTL
2. Pruebas de parámetros de compuertas lógicas CMOS
3. Aplicaciones de las Puertas de Circuito Abierto y Puertas con Salida Tri-State Integradas TTL
4. Experimentos con circuitos de compuertas AND, NOT, OR y NAND
5. Experimento de circuito sumador a medio
6. Experimento de Circuito Sumador Completo
7. Experimento de Flip-Flop RS
8. Experimento del flip-flop D
9. Experimento JK de Chanclas
10. Experimento de Chanclas T
11. Convierte un flip-flop tipo JK a un flip-flop D.
12. Convierte un flip-flop tipo D a un flip-flop JK.
13. Experimento de Control
14. Registros de desplazamiento MSI y sus aplicaciones
15. Decodificadores y sus métodos de transformación

16. Selector de Datos y Diseño Lógico MSI
17. Circuito Monostable Diferencial
18. Multivibrador de anillo
19. Construye distribuidores y selectores codificadores usando compuertas lógicas.
20. Diseño de Circuitos Combinacionales – Conversión de Codificación
21. Diseño de Circuitos Combinacionales (Segunda Parte) - Circuito de Visualización
22. Diseño de Circuitos Secuenciales Síncronos
23. Diseño de Circuitos Secuenciales de Computadora
24. Pruebas y Aplicación del Temporizador Integrado
25. Experimento de Circuito de Conversión A/D y D/A Integrado CMOS
26. Circuitos de puerta NOT y puerta NOR de diodos
27. Circuitos de compuerta NOT, compuerta NAND, compuerta NOR a transistor
28. Contador regresivo decimal asíncrono
29. Contador sumador decimal asíncrono
30. Experimento de Entrenamiento de Habilidad Integral – Cronómetro Electrónico

Electricista, Electrónica Analógica, Electrónica Digital Lista de Configuración del Laboratorio (Por Unidad)

Nombre del componentemodelocantidadObservación
resistencia eléctrica0,5 Ω12W
resistencia eléctrica1Ω12W
resistencia eléctrica4Ω12W
resistencia eléctrica5.1Ω22W
resistencia eléctrica8 Ω12W
resistencia eléctrica10 Ω12W
resistencia eléctrica16Ω12W
resistencia eléctrica20 Ω11W
resistencia eléctrica30 Ω11W
resistencia eléctrica51Ω21W
resistencia eléctrica75 Ω11W
resistencia eléctrica100 Ω21/8W
resistencia eléctrica120Ω11/8W
resistencia eléctrica150 Ω11/8W
resistencia eléctrica200 Ω11/8W
resistencia eléctrica240Ω11/8W
resistencia eléctrica300Ω21/8W
resistencia eléctrica330Ω21/8W
resistencia eléctrica430Ω11/8W
resistencia eléctrica470Ω11/8W
resistencia eléctrica510Ω21/8W
resistencia eléctrica620Ω11/8W
resistencia eléctrica650Ω11/8W
resistencia eléctrica680Ω21/8W
resistencia eléctrica820Ω11/8W
resistencia eléctrica1 mil21/8W
resistencia eléctrica1.5K11/8W
resistencia eléctrica2K21/8W
resistencia eléctrica2.4K21/8W
resistencia eléctrica2.7K11/8W
resistencia eléctrica3K21/8W
resistencia eléctrica3.3K11/8W
resistencia eléctrica3.9K11/8W
resistencia eléctrica4.3K11/8W
resistencia eléctrica4.7K21/8W
resistencia eléctrica5.1K31/8W
resistencia eléctrica6.8K21/8W
resistencia eléctrica7.5K11/8W
resistencia eléctrica9.1K11/8W
resistencia eléctrica10K51/8W
resistencia eléctrica13 mil21/8W
resistencia eléctrica15 mil11/8W
resistencia eléctrica20 mil21/8W
resistencia eléctrica30 mil11/8W
resistencia eléctrica36 mil1/8W
resistencia eléctrica39 mil21/8W
resistencia eléctrica47 mil11/8W
resistencia eléctrica51 mil11/8W
resistencia eléctrica68 mil11/8W
resistencia eléctrica100 mil21/8W
resistencia eléctrica150 mil11/8W
resistencia eléctrica200 mil21/8W
resistencia eléctrica300 mil11/8W
resistencia eléctrica470 mil11/8W
resistencia eléctrica510 mil11/8W
resistencia eléctrica1 millón11/8W
Potenciómetro470Ω11/2W
Potenciómetro1 mil21/2W
Potenciómetro4.7K11/2W
Potenciómetro10K11/2W
Potenciómetro47 mil11/2W
Potenciómetro100 mil11/2W
Potenciómetro470 mil21/2W
Potenciómetro1 millón11/2W
capacitor electrolítico0,1 uF116 V
capacitor electrolítico4,7 uF116 V
capacitor electrolítico10 µF316 V
capacitor electrolítico33 µF116 V
capacitor electrolítico47 µF225 V
capacitor electrolítico100 µF335 V
capacitor electrolítico220uF135 V
capacitor electrolítico470uF135 V
Condensadores cerámicos300P163 V
Condensadores cerámicos1000P263 V
Condensadores cerámicos4700P163 V
Condensadores cerámicos0,01 uF363 V
Condensadores cerámicos0,1 uF263 V
Condensadores cerámicos0.47uF163 V
Condensadores cerámicos1uF1250 V
Condensadores cerámicos2uF1250 V
Transformador de entrada de audio 1
Transformador de salida de audio 1
transformador220/6V.6V.24V18W
inductancia8 Ω1
inductancia390UH1
diodo40074
diodo2AP91
condujo 2
diodo Zener2CW542
diodo Zener2CW761
Fotodiodo 1
Oscilador de Cristal10 millones1
Transistor de efecto de campo3DJ61
Tubo de unión simpleBT331
tiristorKP11
triodo3DG62
triodo3DG122
triodo3AX311
triodo3DA11
Regulador de voltaje de tres terminales78051
Luces indicadoras (luces de señalización) 112 V
Abrir Cerrar 4
trompeta8Ω/0.2W1
relé6 V1
Regulador de flujo8W1
Tubo de Lámpara de Luz Diurna8W1
Soporte de Lámpara de Luz Solar 2
A r r a n q u e 1
Forma del artículo Imán 1
Bobina de repuesto original 1
Enchufe de medición de corriente 3
Medidor de Corriente Continua±100uA1
Medidor de Corriente Continua1000uA1
Medidor de Corriente Continua10MA1
Interruptores de nivel e indicadores de nivel lógico 216 bits
Colección Rendimiento Asiento14 pies4
Colección Rendimiento Asiento16 pies2
Colección Rendimiento Asiento20 pies1
Colección Rendimiento Asiento28 pies1
Liberación de Operación de Integración de ColecciónUA7412
RelojNE5551
amplificador de potenciaLA41011
Convertidor de Digital a AnalógicoDAC08321
Convertidor analógico a digitalADC08091
Puerta NAND TTL74LS001
Puerta NAND de Colector Abierto TTL74LS031
Puerta NOT TTL74LS041
Puerta Y TTL74LS081
Puerta Y TTL de tres entradas74LS112
Puerta NAND de cuatro entradas TTL74LS201
Puerta OR TTL74LS321
Disparador TTL74LS742
Puerta XOR TTL74LS861
Disparador JK74LS1121
buffer74LS1251
descifrador74LS1382
Selector de datos74LS1531
encimera74LS1602
encimera74LS1611
Flip-flop D74LS1751
Contador ascendente y descendente74LS1922
registro de desplazamiento74LS1941
encimera74LS1963
Puerta NAND CMOSCD40111
base de lámpara 6Traiga su propia bombilla
Contactor de CACJ10﹣10A 380V5
Botón—Rojo 2
Botón—Verde 4
Interruptor de cuchilla trifásico380V 15A1
relé térmicoJRO﹣20/32
Relé de tiempoJS7﹣2A 380V2
motor eléctrico△Conectar 380V1
Herramientas
multímetroMF471
multímetro digitalDT890B+1
alicates de punta fina 1
soldador 2
soporte para soldador 2
destornillador 3
Pelacables 1
Línea de conexión Varios
O         tro
banco experimental 1 juego
Mesa de laboratorio 1 pieza
heces 2 imágenes
Cuero anticorrosión 1 pieza

Total
