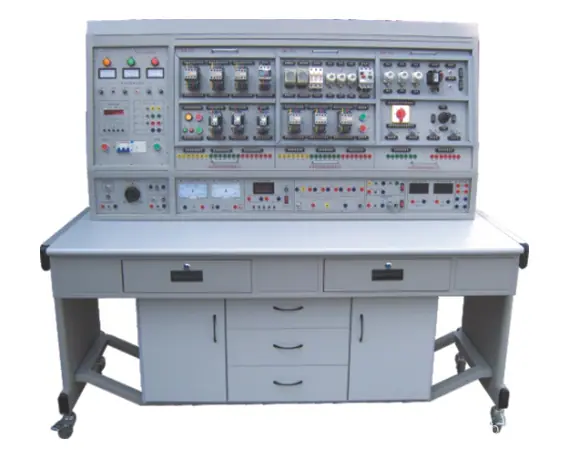

JYDW-01A Dispositivo de Entrenamiento Práctico de Mantenimiento Básico de Alto Rendimiento para Electricistas y Evaluación de Habilidades

I. Descripción general
Este dispositivo es un aparato de entrenamiento desarrollado basándose en los circuitos de control eléctrico y los circuitos electrónicos prácticos requeridos por el contenido de habilidades de evaluación y entrenamiento para electricistas de mantenimiento de nivel inicial e intermedio emitido por el Ministerio de Trabajo y Seguridad Social. A través de la operación práctica de este aparato de entrenamiento, se pueden dominar rápidamente las técnicas prácticas y las habilidades operativas de este curso. Posee especificidad, practicidad, rigor científico y avance. Este aparato no solo es adecuado para el entrenamiento práctico de los estudiantes, sino que también es un equipo ideal para la evaluación de habilidades de electricistas de mantenimiento de nivel inicial e intermedio por parte de varios departamentos de evaluación de habilidades laborales vocacionales, colegios vocacionales y escuelas técnicas.
II. Composición y Características del Equipo:
(1) Fuente de Alimentación DW01, Pantalla de Control del Instrumento
El panel de control está hecho de hierro con una estructura de doble capa con recubrimiento en polvo texturizado mate y un panel frontal de aluminio. Proporciona alimentación de CA, alimentación de CC de alto voltaje, alimentación de CC de bajo voltaje y varios instrumentos de prueba para el experimento. Las funciones específicas son las siguientes:
1、Placa de control principal
(1) Entrada de alimentación trifásica de cuatro hilos, después de pasar por el protector de fugas, pasa por el interruptor principal y es operada por un contactor mediante botones de arranque/parada;
(2) Equipado con tres voltímetros de CA de tipo puntero de 450 V, que indican el voltaje trifásico de la entrada de alimentación;
(3) Temporizador y Registrador de Alarmas (Administrador de Servicio), normalmente usado como reloj, con funciones como establecer el tiempo experimental, alarmas temporizadas y corte de energía; también puede registrar automáticamente el número total de alarmas de fuga y alarmas fuera de rango causadas por errores de cableado u operativos, proporcionando un estándar unificado para evaluar las habilidades experimentales de los estudiantes.
2、Fuente de alimentación AC, DC
(1) Fuente de alimentación de excitación: CC 220V/0.5A, con protección contra cortocircuitos.
(2) Fuente de Alimentación del Inducido: Un juego de fuente de alimentación DC 0-220V/2A continuamente ajustable, con protección contra cortocircuitos.
(3) Fuente de alimentación CC estabilizada: dos canales de ±12V/0.5A, un canal de +5V/0.5A, con función de protección de recuperación automática contra cortocircuito de apagado suave.
(4) Fuente de Alimentación AC: ① Equipada con un juego de transformadores. El lado primario del transformador se puede conectar a una fuente de alimentación AC de 220V o 380V según el cableado. Después de cerrar el interruptor, el lado secundario del transformador puede emitir voltajes AC de 36V, 110V, 20V, 20V, 12V y 6.3V; ② Equipada con un juego de reguladores de voltaje monofásico, que pueden proporcionar un voltaje AC ajustable de 0-250V; ③ El panel de control está equipado con un tomacorriente de alimentación monofásico de tres polos de 220V y un tomacorriente de alimentación trifásico de cuatro polos de 380V.
3、Instrumentos AC/DC
(1) Voltímetro de CA: Un voltímetro de CA con espejo, rango 0~500V, clase de precisión 1.0.
(2) Voltímetro de CA: Un amperímetro de CA con espejo, 0~5A, clase de precisión 1.0, con funciones como alarma de sobreescala, indicación y corte total de la fuente de alimentación.
(3) Medidor de Potencia y Factor de Potencia: Compuesto por un microordenador, un chip de conversión A/D de alta precisión y un circuito de visualización totalmente digital. El modo de control de función de diálogo hombre-máquina se logra mediante control de teclas y ventanas de visualización digital. Para mejorar el rango de medición y la precisión de la prueba, se establecen ocho niveles de rango tanto en hardware como en software para juicio automático y cambio automático de marcha. La precisión de la medición de potencia es de Clase 1.0, y los rangos de voltaje y corriente son 450V y 5A respectivamente. Al medir el factor de potencia, también puede juzgar automáticamente la naturaleza de la carga (inductiva muestra "L", capacitiva muestra "C", resistiva pura no muestra). Puede almacenar 15 grupos de datos para consulta en cualquier momento.
(4) Voltímetro de CC: 1 unidad de voltímetro digital de CC, rango de medición 0~300V, pantalla de tres dígitos y medio, impedancia de entrada de 10MΩ, clase de precisión 0.5.
(5) Amperímetro de CC: 1 unidad de amperímetro digital de CC, rango de medición 0~5A, pantalla de 3.5 dígitos, clase de precisión 0.5, con funciones como alarma de sobrealcance, indicación y desconexión total de la fuente de alimentación.
(II) Banco Experimental
La mesa de laboratorio tiene una estructura de hierro rociado con textura mate de doble capa. La superficie de la mesa está hecha de tablero de alta densidad ignífugo, impermeable y resistente al desgaste. La estructura es robusta y el diseño es hermoso y generoso. Hay dos cajones (con cerraduras) a cada lado de la mesa.
(III) Módulo de Prácticas
El panel de control está equipado con fusibles, interruptores basculantes, contactores de CA, relés de tiempo, contactores de CC, pulsadores, luces indicadoras de señal, relés térmicos, etc. Todos los componentes son de marcas nacionales e internacionales reconocidas. El cableado de todos los componentes de capacitación se realiza en regletas de terminales, lo que evita el desgaste de los componentes causado por el apriete y aflojamiento directo de los tornillos en el propio componente a largo plazo. El cableado se enruta a través de canaletas para cableado para la capacitación en cableado de procesos. La conexión entre el circuito de capacitación y la fuente de alimentación del dispositivo se realiza mediante tomas de seguridad y conectores enchufables blindados de alta fiabilidad, garantizando seguridad y rapidez.
1.Módulo de Capacitación Práctica para Electricista de Mantenimiento DW-01 (1)
La placa de montaje está equipada con relés térmicos, contactores de CA, luces indicadoras de botón (6.3V), bloques de terminales y enchufes de seguridad, etc.
2. Módulo de Capacitación Práctica para Electricista de Mantenimiento DW-02 (II)
La caja colgante está equipada con fusibles de tipo tornillo, fusibles enchufables, interruptores automáticos de bajo voltaje, relés temporizadores, contactores de CA, bloques de terminales, tomas de seguridad, etc.
3. Módulo de Capacitación Práctica para Electricista de Mantenimiento DW-03 (III)
La caja colgante está equipada con fusibles de tipo tornillo, interruptores selectores, válvulas solenoides, interruptores cruzados, interruptores de límite, etc.
4. Tablero de Montaje de Circuitos Electrónicos DW-00: Se utiliza para fijar placas de circuito electrónico durante la depuración
5. Tableros de Práctica de Circuitos Electrónicos (4 piezas)
6. Motor asíncrono trifásico de jaula de ardilla 380V/Y
7. Motor asíncrono trifásico de jaula de ardilla 380V/△
3. Parámetros técnicos
1. Voltaje de entrada: Trifásico de cuatro hilos (o trifásico de cinco hilos) 380V±10% 50Hz
2. Entorno de trabajo: El rango de temperatura es de -10~+40℃ La humedad relativa es < 85% (25℃)
3. Dimensiones generales: 1680×800×1600mm3
4. Capacidad del dispositivo: <1.5KVA
IV. Proyectos de Formación Práctica
| 1. Control de Arranque Directo de Motores Asíncronos Trifásicos 2. Circuito de Control de Marcha por Contactores de Motor Asíncrono Trifásico 3. Circuito de Control de Auto-Bloqueo para Contactor de Motor Asíncrono Trifásico 4. Circuito de control de rotación hacia adelante con protección contra sobrecarga 5. Circuito de control de marcha y paro reversible con contactores para motor asíncrono trifásico con enclavamiento de botones 6. Control Secuencial de Motores Asíncronos Trifásicos 7. Control Multiubicación de Motores Asíncronos Trifásicos 8. Circuito de Control de Arranque a Voltaje Reducido Y/△ con Contactor 9. Circuito de Control de Arranque a Voltaje Reducido Controlado por Relé de Tiempo Y/△ 10. Instalación, depuración, retardo de encendido, frenado por consumo de energía CC, circuito de control de arranque Y-△ 11. Circuito de Control de Arranque y Paro Adelante y Reversa con Enclavamiento de Contactores 12. Circuito de Control de Arranque y Paro de Motor con Enclavamiento Combinado de Contactor de Botón | 13. Circuito de Control de Arranque por Reducción de Voltaje mediante Resistencia Serie en Contactor |
