Módulo, Digital, Laboratorio de Circuitos de Alta Frecuencia Juego Completo de Equipos

110 días
$102.244 pedido mín (1 uds)
Proveedor 4.5

Cantidad

Producto seleccionado

Coincidencias exactas a un precio más bajo

Productos similares a un precio más bajo

Especificaciones del producto
Marca
Jiayue
Tipo
Experimental equipment
Modelo
WBK-528E
Marca
Jiayue
Tipo
Experimental equipment
Modelo
WBK-528E
Marca
Jiayue
Tipo
Experimental equipment
Modelo
WBK-528E
Detalles del producto
El texto en las imágenes se puede traducir



Recomendado por el gerente de la tienda el día hábil

RMB1688.00

RMB1688.00

RMB1688.00

RMB1688.00

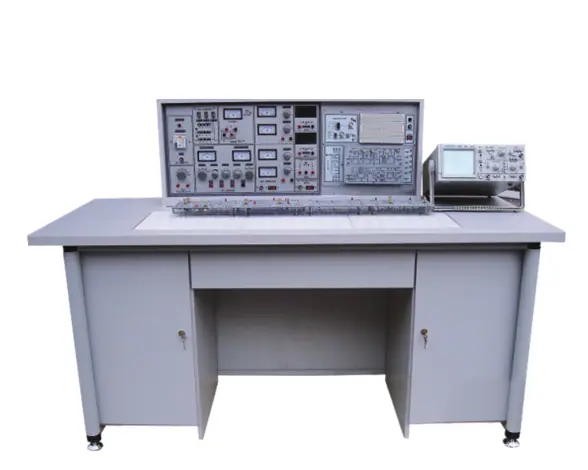

WBK-528E Conjunto Completo de Equipos para Laboratorios de Circuitos Analógicos, Digitales y de Alta Frecuencia



I. Importancia de desarrollar este producto:
Este producto es adecuado para experimentos de circuitos de alta frecuencia e integra las opiniones de profesores de diversas escuelas. Mejora las capacidades de desarrollo del sistema y la flexibilidad. El sistema incluye una fuente de alimentación a juego, una fuente de señal, un área de experimentos de circuitos y un área de desarrollo de circuitos. El cuerpo principal utiliza un proceso único de placa de doble cara: la cara frontal está cubierta con una película impresa con diagramas esquemáticos y símbolos, y la cara posterior tiene pistas conductoras impresas y los componentes correspondientes soldados. Los circuitos experimentales básicos están diseñados como cajas modulares independientes para mejorar la inmunidad a las interferencias. Las carcasas transparentes proporcionan claridad visual. Para satisfacer las necesidades de la enseñanza básica, se han añadido circuitos experimentales para circuitos digitales y tecnología electrónica analógica. Este equipo experimental completamente nuevo logra una integración dos en uno de cursos básicos profesionales (circuitos analógicos y digitales), experimentos de cursos profesionales (circuitos de alta frecuencia) y desarrollo, permitiendo el uso multipropósito de una sola máquina. Esto ahorra significativamente espacio de laboratorio, personal de gestión y fondos. Este equipo es la opción ideal para las escuelas que buscan actualizar a un nivel y escala superiores en un solo paso.
II. Funciones y Estructura:
(I) Sección de Banco de Laboratorio:
1. Fuente de alimentación
1.1 Entrada de Alimentación: Voltaje de operación 220V±5% (50Hz), la luz indicadora se enciende al ingresar alimentación.
1.2 Potencia de Salida: Tiene función de protección de dos niveles con fusible y interruptor de protección contra fugas.
Grupo A: Voltaje AC de bajo voltaje 3-24V, ajustable en siete marchas, corriente de salida 1.5A.
Grupo B: Dos fuentes de alimentación reguladas de CC independientes de 0-30 V, conmutación automática de rango de relé incorporada, ajuste continuo de voltaje mediante potenciómetro multivuelta, corriente de salida de 2 A, con función de protección de limitación de corriente preestablecida.
Grupo C: Fuente de alimentación regulada de CC de bajo voltaje, voltaje +5V, +14V, corriente 0.5A.
Grupo D: Salida de corriente de red monofásica, para usar con instrumentos proporcionados por el usuario.
2·Generador de Funciones
2.1 Formas de Onda: Genera onda sinusoidal, onda triangular, onda cuadrada.
2.2 Rango de Frecuencia: 5Hz-550KHz, con indicación de frecuencímetro.
3·Fuente de Pulso Único: Cada vez que se acciona el interruptor basculante, se emite un par de pulsos positivos y negativos.
4·Decodificador de siete segmentos y tubo de visualización de siete segmentos correspondiente.
5. Sistema Experimental de Circuitos de Alta Frecuencia: Compuesto por una fuente de alimentación con protección contra sobrecorriente de 5 vías y recuperación automática, un área de desarrollo de circuitos experimentales y 5 cajas experimentales transparentes.
6·Amperímetro de Doble Uso AC/DC Externo: Clase de Precisión 0.5, Pantalla Digital de Tres Dígitos y Medio, Rango de Medición: 0～999mA.
7· Voltímetro de Doble Uso AC/DC Externo: Clase de Precisión 0.5, Pantalla Digital de 3.5 dígitos, Rango de Medición: 0～99V.
(II) Banco de Laboratorio para Estudiantes:
Una mesa es para dos personas, con una placa de circuito universal de nueve agujeros incrustada en el centro de la superficie. Se conectan cajas de componentes a ella para formar circuitos experimentales y completar experimentos. El cuerpo de la caja de componentes es transparente e intuitivo, permitiendo ver el contenido de un vistazo. La tapa de la caja está impresa con símbolos de componentes que no se desvanecen. La tapa y el cuerpo de la caja se ensamblan mediante una estructura a presión, lo que facilita el mantenimiento y el desmontaje. Hay un armario a cada lado de la mesa para guardar componentes y placas de almacenamiento. En el centro de la mesa hay un cajón para colocar herramientas, multímetros, cables, etc. Tamaño de la superficie de la mesa: 160×68cm.
III. Equipo y Suministros（Tomando como ejemplo la versión de 24 asientos, consulte la lista de empaque para obtener detalles）
12 mesas de laboratorio, 12 mesas de operación para experimentos de estudiantes, 1 mesa de demostración de control principal, 13 multímetros MF47, 13 multímetros digitales, 39 amperímetros de CC de tipo aguja Clase 1.5, 25 juegos de soldadores y soportes para soldadores, 13 juegos de cajas de componentes que contienen resistencias, potenciómetros, inductores, transformadores, diodos, transistores, transistores de efecto de campo, circuitos integrados, tiristores, interruptores de nivel lógico, indicadores de nivel lógico, etc. necesarios para los experimentos. 13 juegos de pelacables, destornilladores, pinzas de punta fina y otras herramientas.
IV. Equipo a ser proporcionado por el usuario:
Osciloscopio de doble traza (20 MHz o superior), Milivoltímetro de alta frecuencia (20 MHz o superior), Reóstato deslizante, Generador de barrido (50 MHz o superior), Generador de funciones de alta frecuencia (15 MHz o superior), Contador de frecuencia (100 MHz o superior).
V. Elementos Experimentales:
(I) Electrónica Analógica, Sección de Electrónica Digital:
(1) Parte de Simulación

1. Características de avance y reversa de un diodo
2. Características de entrada y salida de un transistor
3. Amplificador de un solo transistor de emisor común
4. Circuito amplificador de dos etapas acoplado por RC
5. El impacto de la retroalimentación negativa en el rendimiento del amplificador
6. Amplificador de transistor de efecto de campo
7. Circuito amplificador diferencial
8. Pruebas de Rendimiento del Amplificador Operacional
9. AplicACIONES BÁSICAS DE LOS AMPLIFICADORES OPERACIONALES INTEGRADOS
(Múltiples Circuitos Operacionales Analógicos)
10. AplicACIONES NO LINEALES DE AMPLIFICADORES OPERACIONALES INTEGRADOS
（Generador de formas de onda múltiples）

11. Amplificador de potencia push-pull acoplado por transformador
Amplificador de Potencia 12.0TL
13. Amplificador de Potencia Integrado
14. Circuito rectificador de puente monofásico
15. Fuente de alimentación regulada de CC de transistor tipo serie
(Experimento de Diseño)
16. Fuente de Alimentación Regulada de CC Integrada
17. Características de un transistor de unión simple
18. Circuito de disparo con transistor de unión única
19. Prueba Sencilla de Tiristores
20. Circuito rectificador controlado por tiristor

Los siguientes experimentos también se pueden completar utilizando los 20 componentes experimentales mencionados anteriormente.

l. Circuito de polarización con retroalimentación negativa de voltaje
2. Circuito de polarización con retroalimentación negativa de corriente tipo divisor de voltaje
3. Estabilice el punto de operación usando un diodo.
4. Circuito amplificador de base común
5. Circuito amplificador de colector común
6. Circuito amplificador básico de fuente común
7. Circuito de drenador común de transistor de efecto de campo
8. Circuito de Puerta Común de Transistor de Efecto de Campo
9. Circuito amplificador RC de un solo transistor
10. Circuito amplificador acoplado por transformador
11. Circuito Amplificador de Potencia Clase A
12. Circuito de Retroalimentación Negativa de Corriente en Serie
13. Circuito de retroalimentación negativa en serie
14. Circuito de Retroalimentación Negativa de Voltaje en Paralelo
15. Circuito de retroalimentación negativa de corriente en paralelo
16. Circuito Amplificador de Base Común Emisor Común
17. Circuito de Salida Seguidor de Emisor Bootstrap
18. Circuito Amplificador de Acoplamiento Directo NPN-PNP
19. Eliminación de la autooscilación mediante retroalimentación negativa
20. Acción de conmutación del transistor
21. Circuito Oscilador de Retroalimentación con Transformador
22. Circuito Oscilador Capacitivo de Tres Puntos
23. Circuito Oscilador de Tres Puntos con Inductor
24. Formas Básicas de Circuitos Amplificadores Diferenciales
25. Circuito Amplificador Diferencial de Larga Cola
26. Circuito Amplificador Diferencial de Cola Larga de Doble Alimentación
27. Amplificador operacional usado como amplificador proporcional de CA
28. Medidas de Protección de Entrada de Fase Inversa
29. Medidas de Protección de Entrada en Modo Común
30. Protección contra polaridad de alimentación invertida
31. Circuito RC Qualcomm
32. Uso de un triodo para proteger componentes
33. Circuito Operacional de Entrada Diferencial
34. Circuito Integrado Rápido
35. Simula un circuito de ecuación diferencial de primer orden.

36. Simular circuitos de ecuaciones diferenciales de segundo orden
37. Circuito Operacional Logarítmico Básico
38. Circuitos Diferenciadores Prácticos
39. Circuito básico de amplificador anti-sigma
40. Circuito comparador de cruce por cero simple
41. Uso de un diodo como circuito selector de amplitud de detección de límite superior
42. Circuito de selección de amplitud de límite inferior
43. Circuito de filtro paso bajo de red pasiva RC
44. Circuito de filtro paso bajo de primer orden con entrada no inversora
45. Circuito de filtro paso bajo de primer orden con entrada inversora
46. Un simple circuito de filtro RC de segundo orden
47. Circuito típico de filtro activo RC activo de segundo orden paso bajo
48. Circuito típico de filtro activo pasa-altos de segundo orden
49. Circuito básico de filtro paso banda
50. Circuito típico de filtro paso banda
51. Circuito oscilador de onda cuadrada
52. Generador de onda cuadrada de ancho ajustable
53. Generador de onda diente de sierra con amplitud y frecuencia ajustables
54. Circuito rectificador monofásico de media onda
55. Circuito rectificador de onda completa monofásico
56. Circuito de filtro capacitivo
57. Filtro capacitivo con carga resistiva
58. Circuito de filtro RC
59. Circuito de Filtro LC Básico
60. Circuito rectificador duplicador de voltaje
61. Circuito rectificador de triple voltaje
62. Circuito regulador de voltaje básico
63. Circuito regulador de voltaje con transistor regulador básico 6
64. Un circuito regulador de voltaje con una etapa de amplificación
65. Rectificación de tiristor de media onda monofásica
66. Circuito regulador de voltaje electrónico
67. Dispositivo Hipnótico Electrónico – Un Experimento Divertido
68. Circuito de Timbre Electrónico – Experimento Divertido Dos
69. Circuito de Alarma Electrónica – Experimento Divertido Tres

(2) Parte Digital

l. Pruebas de Parámetros de Puertas Lógicas Integradas TTL
2. Pruebas de Parámetros de Puertas Lógicas CMOS
3. Aplicaciones de las Puertas Integradas TTL de Colector Abierto y las Puertas de Salida de Tres Estados
4. Experimenta con circuitos de compuertas AND, NOT, OR y NAND
5. Experimento de circuito sumador a medio
6. Experimento de Circuito Sumador Completo
7. Experimento de Flip-Flop RS
8. Experimento de Flip-Flop D
9. Experimento JK de Chanclas
10. Experimento de Chanclas T
11. Convierte un flip-flop tipo JK a un flip-flop D.
12. Convierte un flip-flop tipo D a un flip-flop JK.
13. Experimento de Control
14. Registros de desplazamiento MSI y sus aplicaciones
15. Decodificadores y sus métodos de transformación

16. Selector de Datos y Diseño Lógico MSI
17. Circuito Monostable Diferencial
18. Multivibrador de anillo
19. Construye distribuidores y selectores codificadores usando compuertas lógicas.
20. Diseño de Circuitos Combinacionales – Conversión de Codificación
21. Diseño de Circuitos Combinacionales (Segunda Parte) - Circuito de Visualización
22. Diseño de Circuitos Secuenciales Síncronos
23. Diseño de Circuitos Secuenciales de Computadora
24. Pruebas y Aplicación del Temporizador Integrado
25. Experimento de Circuito de Conversión A/D y D/A Integrado CMOS
26. Circuitos de puerta NOT y puerta NOR de diodos
27. Circuitos de compuerta NOT, compuerta NAND, compuerta NOR a transistor
28. Contador regresivo decimal asíncrono
29. Contador sumador decimal asíncrono
30. Experimento de Entrenamiento de Habilidad Integral – Cronómetro Electrónico

(II) Sección de Circuito de Alta Frecuencia:

1. Circuito amplificador sintonizado
2. Circuito de Extensión de Banda Pasante
3. Circuito Oscilador LC
4. Circuito Oscilador de Cristal de Cuarzo
5. Circuito Amplificador de Potencia Resonante
6. Circuito Amplificador de Potencia de Alta Frecuencia Clase C

7. Circuito de Modulación de Amplitud
8. Circuito Demodulador de Amplitud
9. Circuito de Modulación y Demodulación por Frecuencia Compuesto de Componentes Discretos
10. Modulador de Frecuencia de Circuito Integrado
11. Osciladores Controlados por Voltaje y Circuitos de Bucle de Enclavamiento de Fase Compuestos por Circuitos Integrados
12. Circuito de Conversión de Forma de Onda



Circuitos Digitales, Circuitos Analógicos, Circuitos de Alta FrecuenciaLista de Componentes de Equipos de Laboratorio (por unidad)

Nombre del componente

modelo

cantidad

Observación

resistor

4Ω

1

2W

resistor

5.1Ω

2

2W

resistor

8 Ω

1

2W

resistor

10 Ω

1

2W

resistor

16Ω

1

2W

resistor

20 Ω

1

1W

resistor

30 Ω

1

1W

resistor

51Ω

2

1W

resistor

75 Ω

1

1W

resistor

100 Ω

2

1/8W

resistor

120Ω

1

1/8W

resistor

150 Ω

1

1/8W

resistor

200 Ω

1

1/8W

resistor

240Ω

1

1/8W

resistor

300Ω

2

1/8W

resistor

330Ω

1

1/8W

resistor

470Ω

1

1/8W

resistor

510Ω

2

1/8W

resistor

620Ω

1

1/8W

resistor

650Ω

1

1/8W

resistor

1 mil

2

1/8W

resistor

1.5K

1

1/8W

resistor

2K

2

1/8W

resistor

2.4K

2

1/8W

resistor

2.7K

1

1/8W

resistor

3K

2

1/8W

resistor

3.3K

1

1/8W

resistor

3.9K

1

1/8W

resistor

4.3K

1

1/8W

resistor

4.7K

2

1/8W

resistor

5.1K

3

1/8W

resistor

6.8K

2

1/8W

resistor

7.5K

1

1/8W

resistor

9.1K

1

1/8W

resistor

10K

5

1/8W

resistor

13 mil

2

1/8W

resistor

15 mil

1

1/8W

resistor

20 mil

2

1/8W

resistor

30 mil

1

1/8W

resistor

36 mil

1

/8W

resistor

39 mil

1

1/8W

resistor

47 mil

1

1/8W

resistor

51 mil

1

1/8W

resistor

68 mil

1

1/8W

resistor

100 mil

2

1/8W

resistor

150 mil

1

1/8W

resistor

200 mil

2

1/8W

resistor

300 mil

1

1/8W

resistor

470 mil

1

1/8W

resistor

510 mil

1

1/8W

resistor

1 millón

1

1/8W

potenciómetro

470Ω

1

1/2W

potenciómetro

1 mil

2

1/2W

potenciómetro

4.7K

1

1/2W

potenciómetro

10K

1

1/2W

potenciómetro

47 mil

1

1/2W

potenciómetro

100 mil

1

1/2W

potenciómetro

470 mil

2

1/2W

potenciómetro

1 millón

1

1/2W

Condensadores electrolíticos

0.1UF

1

16 V

Condensadores electrolíticos

4,7 UF

1

16 V

Condensadores electrolíticos

10UF

3

16 V

Condensadores electrolíticos

33UF

1

16 V

Condensadores electrolíticos

47UF

2

25 V

Condensadores electrolíticos

100UF

3

35 V

Condensadores electrolíticos

220UF

1

35 V

Condensadores electrolíticos

470UF

1

35 V

Condensadores cerámicos

300P

1

63 V

Condensadores cerámicos

1000P

2

63 V

Condensadores cerámicos

4700P

1

63 V

Condensadores cerámicos

0.01UF

3

63 V

Condensadores cerámicos

0.1UF

2

63 V

Condensadores cerámicos

0.47UF

1

63 V

Condensadores cerámicos

1UF

1

250 V

Condensadores cerámicos

2UF

1

250 V

Transformador de entrada de audio



1



Transformador de salida de audio



1



transformador

220/6V.6V.24V

1

8W

Inductor

8 Ω

1



Inductor

390UH

1



diodo

4007

4



diodo

2AP9

1



CONDUJO



2



diodo Zener

2CW54

2



diodo Zener

2CW76

1



Fotodiodo



1



Akira Shin

10 millones

1



Transistor de efecto de campo

3DJ6

1



Tubo de unión simple

BT33

1



tiristor

KP1

1



triodo

3DG6

2



triodo

3DG12

2



triodo

3AX31

1



triodo

3DA1

1



Regulador de voltaje de tres terminales

7805

1



Luces indicadoras (luces de señalización)



1

12 V

cambiar



2



trompeta

8Ω/0.2W

1



relé

6 V

1



Medidor de CC

±100UA

1



Medidor de CC

1000UA

1



Medidor de CC

10MA

1



Interruptores de nivel e indicadores de nivel lógico



2

16 bits

Base integrada

14 pies

4



Base integrada

16 pies

2



Base integrada

28 pies

1



Amplificador operacional integrado

UA741

2



minutero

NE555

1



Amplificador de potencia

LA4101

1



Convertidor de Digital a Analógico

DAC0832

1



Convertidor analógico a digital

ADC0809

1



Puerta NAND TTL

74LS00

1



Puerta NAND de Colector Abierto TTL

74LS03

1



Puerta NOT TTL

74LS04

1



Puerta Y TTL

74LS08

1



Puerta Y TTL de tres entradas

74LS11

2



Puerta NAND de cuatro entradas TTL

74LS20

1



Puerta OR TTL

74LS32

1



Disparador TTL

74LS74

2



Puerta XOR TTL

74LS86

1



Disparador JK

74LS112

1



buffer

74LS125

1



descifrador

74LS138

2



Selector de datos

74LS153

1



encimera

74LS160

2



encimera

74LS161

1



Flip-flop D

74LS175

1



Contador ascendente y descendente

74LS192

2



registro de desplazamiento

74LS194

1



encimera

74LS196

3



Puerta NAND CMOS

CD4011

1



Placa Experimental 1

G1

1



Placa Experimental 2

G2

1



Placa Experimental 3

G3

1



Placa Experimental 4

G4

1



Placa Experimental 5

G5

1



Máquina de Aprendizaje para Experimentos de Circuitos de Alta Frecuencia

TPE﹣GP2

1



Herramienta

multímetro

MF47

1



multímetro digital

DT890B+

1



alicates de punta fina



1



soldador



2



soporte para soldador



2



destornillador



3



Pelacables



1



Línea de conexión



Varios



otro

banco experimental



1 juego



Mesa de laboratorio



1 pieza



heces



2 imágenes



Cuero anticorrosión



1 pieza

Total
Artículos similares
