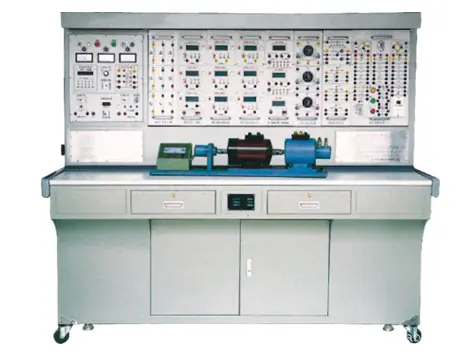

Dispositivo Experimental de Tecnología Eléctrica y Motor Tipo JYDQ-1

I. Descripción general
“Dispositivo Experimental de Tecnología Eléctrica y Motores Tipo JYDQ-1” es un dispositivo experimental integral novedoso diseñado por nuestra empresa. Integra los requisitos de los programas experimentales para cursos como "Máquinas Eléctricas", "Motores y Variadores", "Control de Micro-motores", "Control de Motores", "Control de Relés y Contactores", "Tecnología de Controladores Programables" y "Control Eléctrico de Fábricas" que se imparten actualmente en instituciones de educación superior. Es particularmente adecuado para la actualización y renovación de equipos experimentales de tecnología eléctrica y de motores existentes en instituciones de educación superior. Al mismo tiempo, proporciona equipos experimentales ideales para escuelas vocacionales secundarias, colegios vocacionales y otras instituciones para lanzar rápidamente cursos experimentales para laboratorios recién construidos o ampliados, y ofrece excelentes condiciones experimentales para que los profesores o estudiantes de posgrado desarrollen nuevos experimentos o realicen investigaciones científicas.
2. Características
1、Altamente completoEste dispositivo integra todos los elementos experimentales de los cursos de ingeniería mecánica y eléctrica de diversas facultades y universidades nacionales.
2、Altamente adaptablePuede satisfacer la enseñanza experimental de los cursos correspondientes en varios tipos de escuelas. La profundidad y amplitud de los experimentos se pueden ajustar de forma flexible según las necesidades. La popularización y la mejora se pueden combinar orgánicamente según el progreso de la enseñanza. El aparato adopta una estructura modular, que es conveniente de reemplazar. Si es necesario expandir funciones o desarrollar nuevos experimentos, solo hay que añadir componentes, y nunca quedará obsoleto.
3、Fuerte integridad generalTodos los componentes necesarios, desde instrumentos, fuentes de alimentación dedicadas, motores y otras piezas experimentales hasta cables de conexión experimental especializados, están completamente equipados. El rendimiento, las especificaciones y otros aspectos de los componentes de soporte están estrechamente configurados para satisfacer las necesidades del experimento.
4、Fuerte intuitividadCada colgante experimental adopta una estructura modular, con diagramas de paneles de componentes y dibujos lineales claros. Cada colgante tiene una tarea clara y es conveniente para la operación y el mantenimiento.
5、Altamente científicoEl equipo ocupa un área pequeña, ahorrando espacio de laboratorio y reduciendo la inversión en infraestructura; los pequeños motores a juego están especialmente diseñados para simular las características y parámetros de motores pequeños y medianos; los pequeños motores consumen poca energía, ahorrando electricidad; el ruido experimental es bajo, ordenado y estético, mejorando el ambiente experimental; el experimento de control eléctrico tiene contenido rico y un diseño razonable. Además de profundizar el conocimiento teórico, también sienta una buena base para que los estudiantes ingresen a la sociedad; los instrumentos de medición se configuran en una combinación de tipo puntero (con alarma de sobrecarga, etc.), pantalla dual analógica-digital, digital, inteligente y diálogo hombre-máquina, adaptándose estrechamente a las necesidades de los experimentos de enseñanza, haciendo que los métodos de medición del equipo sean modernos; se proporciona un temporizador y un registrador de alarmas, ofreciendo un estándar unificado para evaluar las habilidades experimentales de los estudiantes.
6、Fuerte aperturaLa pantalla de control se alimenta de forma aislada (diseño de tierra flotante) y está equipada con dispositivos de protección contra fugas tipo voltaje internos y externos y dispositivos de protección contra fugas tipo corriente para garantizar la seguridad del operador; cada salida de alimentación tiene funciones como monitorización y protección contra cortocircuitos para un uso conveniente; todos los instrumentos de medición tienen funciones de protección. Todo el conjunto de equipos ha sido meticulosamente diseñado, junto con la calidad fiable de los componentes y procesos de fabricación fiables como garantías, lo que resulta en un excelente rendimiento del producto. Todo esto crea condiciones para experimentos abiertos, lo que es propicio para mejorar la capacidad de los estudiantes para analizar y resolver problemas.
3. Rendimiento técnico
1. Potencia de entrada: Trifásica de cuatro hilos (o trifásica de cinco hilos) ～380V±10% 50Hz
2、Entorno de Trabajo: Temperatura -10℃～+40℃ Humedad Relativa <85% (25℃) Altitud <4000m
3、Capacidad del dispositivo: <1.5KVA
4、Peso： 480Kg
5、Dimensiones totales: 187×73×160cm3
IV. Proyectos Experimentales
(I) Experimento del Motor de CC
1. Comprender el experimento      2. Generador de CC     3. Motor de CC de derivación      4. Motor de CC en serie
(II) Experimento del Transformador
1. Transformador monofásico          2. Transformador trifásico             3. Grupos de conexión y cortocircuitos asimétricos de transformadores trifásicos
4. Transformador trifásico de tres devanados   5. Operación en paralelo de transformadores monofásicos   6. Operación en paralelo de transformadores trifásicos
(III) Experimento del Motor Asíncrono
1. Características de Funcionamiento de los Motores de Inducción Trifásicos de Jaula de Ardilla 2. Arranque y Control de Velocidad de los Motores de Inducción Trifásicos
3. Motor asíncrono monofásico de arranque por condensador 4. Motor asíncrono monofásico de arranque por condensador
5. Motor asíncrono monofásico de capacitor de arranque                       6. Motor asíncrono de dos velocidades
7. Generador asíncrono trifásico
(IV) Experimento del Motor Síncrono
1. Características de Funcionamiento de los Generadores Síncronos Trifásicos 2. Operación Conectada a la Red de los Generadores Síncronos Trifásicos
3. Motor síncrono trifásico 4. Medición de parámetros del motor síncrono trifásico
(5) Determinación de las Características Mecánicas del Motor
1. Características mecánicas de un motor de CC con excitación separada bajo diversas condiciones de operación
2. Características Mecánicas de los Motores Asíncronos Trifásicos Bajo Diversas Condiciones de Operación
3. Trazado de la Curva M-S de un Motor Asíncrono Trifásico
(VI) Experimento de Control de Motores

(VII) Control de Relés y Contactores, Accionamiento Eléctrico (Control Eléctrico) Experimentos

V. Equipo Básico del Dispositivo
1、Pantalla de Control de Potencia DQ01 (Estructura pintada con spray de hierro, panel de aluminio)
(1) Fuente de alimentación de CA
Proporciona una fuente de alimentación de CA ajustable trifásica de 0-450 V y puede obtener simultáneamente una fuente de alimentación ajustable monofásica de 0-250 V (equipado con un regulador de voltaje autotransformador trifásico coaxial vinculado (especificación 1.5KVA, 0-450V), superando muchas deficiencias de usar tres reguladores de voltaje monofásicos con estructuras de cadena o de engranajes). La salida de la fuente de alimentación de CA ajustable está equipada con tecnología de protección contra sobrecorriente, que puede proteger automáticamente contra sobrecorrientes entre fases y de línea a línea y cortocircuitos directos, superando el problema de reemplazar fusibles. Equipado con tres voltímetros de CA de tipo puntero, que indican el voltaje de la red trifásica y el voltaje trifásico regulado mediante un interruptor selector.
(2) Fuente de alimentación CC de alto voltaje bidireccional
Proporciona un juego de fuente de alimentación de excitación de 220 V (0,5 A) y un juego de fuente de alimentación regulada de inducido continuamente ajustable de 20-230 V (3 A) (con funciones de protección de apagado suave automático con recuperación automática contra sobretensión, sobrecorriente, sobrecalentamiento y cortocircuito), y está equipado con un voltímetro digital de CC y un interruptor selector.
(3) Cinco Sistemas Principales para la Protección de la Seguridad Personal
Se proporciona un grupo de transformadores de aislamiento trifásicos (la alimentación trifásica, después de pasar por un interruptor de llave y un contactor, va al transformador de aislamiento, y luego sale a través de un regulador de voltaje trifásico), lo que aísla la salida de la red eléctrica y proporciona un cierto efecto protector para la seguridad personal;
Está equipado con un dispositivo de corriente residual tipo voltaje 1, que puede implementar protección y cortar el suministro de energía si hay un fenómeno de fuga en el circuito antes del transformador de aislamiento;
Está equipado con un dispositivo de corriente residual tipo voltaje 2. Si hay un fenómeno de fuga en el circuito después del transformador de aislamiento, el cableado durante el experimento, etc., puede emitir una alarma y cortar el suministro de energía.
Equipado con un interruptor diferencial de corriente (RCD). Si se produce un fenómeno de fuga en el panel de control y la corriente de fuga supera un determinado valor, se cortará la alimentación. Las líneas de conexión y los enchufes de alto voltaje utilizan una estructura completamente cerrada, garantizando un uso seguro y fiable y previniendo descargas eléctricas.
(4) Sistema de Protección de Instrumentos
Se proporcionan múltiples tomas de señal, conectadas al instrumento. Cuando el instrumento excede su rango, puede emitir una alarma y cortar la alimentación, proporcionando una buena protección para el instrumento.
（5）Temporizador y Registrador de Alarmas (Administrador de Servicio): Tiene funciones como configurar la hora, alarmar al alcanzar la hora establecida, cortar la alimentación y registrar el número de diversas alarmas.
(6) En el gran hueco en la parte frontal del panel de control, hay dos tubos de acero inoxidable para colgar instrumentos y componentes experimentales. La parte inferior del hueco está equipada con múltiples tomas de corriente monofásicas de tres polos de 220V para suministrar energía a instrumentos y otros componentes. Los lados del panel de control están equipados con tomas de corriente monofásicas de tres polos de 220V y tomas de corriente trifásicas de cuatro polos de 380V. Se proporciona una lámpara fluorescente de 220V y 40W para iluminar el banco de trabajo.
2、Mesa Experimental DQ02
La mesa experimental tiene una estructura de hierro con recubrimiento en polvo texturizado mate de doble capa. La superficie de la mesa está hecha de tablero de alta densidad ignífugo, impermeable y resistente al desgaste. La estructura es robusta, con forma de prisma rectangular cerrado, y tiene una apariencia atractiva y generosa; está equipada con dos cajones grandes y puertas de gabinete para guardar herramientas, artículos para colgar y documentos, etc. La superficie de la mesa se utiliza para instalar el panel de control de energía y proporciona un espacio de trabajo espacioso y cómodo. La mesa experimental también cuenta con cuatro ruedas y cuatro mecanismos de ajuste fijo, lo que facilita el movimiento y la fijación, lo cual es beneficioso para la distribución del laboratorio.
3、DQ03 Riel Guía de Motor de Acero Inoxidable, Generador de Velocidad y Tacómetro
Incluyendo el generador de velocidad y los rieles guía de acero inoxidable para el motor fijo, etc. Los rieles guía de acero inoxidable tienen buena planitud, sin deformación por estrés, mecanizado fino, buena concentricidad y buena intercambiabilidad, asegurando que la concentricidad de la conexión entre el motor y el motor, y el motor y el dinamómetro no exceda ±5 micras. El motor funciona con bajo ruido, los parámetros experimentales son típicos y pueden satisfacer mejor los requisitos experimentales.
4、Guía de Motor DQ03-1 de Acero Inoxidable, Sistema de Medición de Velocidad con Codificador Óptico (Codificador Fotoeléctrico Omron 1024 Japonés) y Tacómetro Digital
5、DQ04 Riel Guía de Motor de Acero Inoxidable, Dinamómetro de Corriente de Foucault y Sistema de Medición de Velocidad con Codificador Óptico (Codificador Óptico Omron 1024 Japonés)
6、 Transformador de Grupo Trifásico DQ05 (compuesto por tres transformadores monofásicos idénticos, lado primario 220V/0.35A, lado secundario 55V/1.4A)
7、Transformador Trifásico Tipo Núcleo DQ06 (Un transformador trifásico de tres devanados con una estructura de núcleo de tres columnas, donde cada columna está equipada con devanados de alto voltaje, medio voltaje y bajo voltaje, con valores nominales de 127V/0.4A, 63.6V/0.8A y 31.8V/1.6A respectivamente)
8、Generador de corriente continua compuesto DQ07
9、Motor de corriente continua serie DQ08
10、Motor de CC compuesto DQ09
11、Motor Asíncrono de Jaula de Ardilla Trifásico DQ10
12、Motor Asíncrono Trifásico de Rotor Bobinado DQ11
13、Caja de Resistencia para Arranque y Control de Velocidad de Motores Asíncronos Bobinados Serie DQ12
14、Caja de resistencias para arranque y control de velocidad de motor asíncrono de bobinado DQ13
15、Motor Síncrono Trifásico DQ14
16、Motor Asíncrono Monofásico de Arranque por Condensador DQ15
17、Motor Asíncrono Monofásico de Arranque por Condensador DQ16
18、Motor Asíncrono de Arranque por Resistencia Monofásico DQ17
19、Motor Asíncrono Trifásico de Doble Velocidad DQ18
20、Dinamómetro de Corriente Continua Recto Escolar DQ19
21、Motor de Jaula de Ardilla Trifásico DQ20 (△220V) (para el experimento de "Control por Relés y Contactores")
22、Motor de CC DQ21
23、Motor de Jaula de Ardilla Trifásico DQ20-1 (△380V) (Para experimentos en "Control de Relés y Contactores" y "Experimento de Controlador Programable")
24、Voltímetro Digital DC, Milímetro, Amperímetro DQ22 (Tres piezas)
Un voltímetro digital de CC, diseñado utilizando un convertidor AD de alto rendimiento de la empresa ICL emparejado con una unidad MPU de alta velocidad. Cuenta con modos de control de función de diálogo hombre-máquina implementados a través de control por teclas y una ventana de visualización digital. Tiene rangos automáticos y manuales, con un rango de medición de 0-200V. Los rangos manuales son: 2V, 20V, 200V. La precisión de la medición es de clase 0.5. Tiene funciones de almacenamiento y consulta de datos. También tiene funciones como alarma de sobrealcance, indicación y desconexión total de la fuente de alimentación.
Un miliamperímetro digital de CC, diseñado utilizando el convertidor AD de alto rendimiento de la empresa ICL emparejado con una unidad MPU de alta velocidad. Logra modos de control de función de diálogo hombre-máquina a través del control por teclas y una ventana de visualización digital. Presenta rangos automáticos y manuales, con un rango de medición de 0-2000 mA. Los rangos manuales son: 20 mA, 200 mA, 2000 mA. La precisión de medición es de clase 0.5. Tiene funciones de almacenamiento y consulta de datos. Posee funciones como alarma de sobrealcance, indicación y desconexión total de energía.
Un amperímetro digital de CC, rango de medición 0～5A, pantalla digital de tres dígitos y medio, clase de precisión 0.5, con funciones como alarma de sobrealcance, indicación y corte de la alimentación principal.
25、Medidor de Corriente Inteligente DQ23 True RMS (Tres Unidades)
Compuesto por un circuito de prueba de control principal de microcomputadora de un solo chip, se utilizan tres amperímetros de CA totalmente digitales y de rango completo. El modo de control de función de diálogo hombre-máquina se realiza a través del control por teclas y las ventanas de visualización digital. Puede realizar mediciones de valor RMS verdadero de señales de CA (20-20KHz), con un rango de medición de 0～5A. El rango se juzga y cambia automáticamente. La precisión es de nivel 0.5, con una pantalla digital de cuatro dígitos. Al mismo tiempo, los datos se pueden almacenar, consultar y modificar (15 grupos en total, guardado al apagar).
Equipado con un amperímetro de CA de precisión tipo puntero, con una cabeza de medidor con superficie de espejo y líneas de escala duales (roja y negra) (lea la línea de escala correspondiente para diferentes rangos), rango de medición 0～5A, con cuatro rangos: 0.3A, 1A, 3A, 5A, clase de precisión 1.0, conmutado por un interruptor de llave directo, e incluye funciones de alarma de sobrealcance, indicación y corte total de la fuente de alimentación.
26、Voltímetro Inteligente DQ24 True RMS (Tres Unidades)
Tres voltímetros digitales de CA, que utilizan un nuevo convertidor RMS verdadero de alto rendimiento RMS fabricado por Analog Devices Inc. (EE. UU.), diseñados con una unidad MPU de alta velocidad. El modo de control de función de diálogo humano-máquina se realiza a través del control por teclas y las ventanas de visualización digital. Presenta rangos automáticos y manuales, rango de medición: 0-450V, rango de frecuencia: 10Hz-20KHz. Los rangos manuales son: 2V, 20V, 500V. La precisión de medición es de clase 0.5. Tiene funciones de almacenamiento y consulta de datos.
27、Medidor Inteligente de Potencia y Factor de Potencia Monofásico y Trifásico DQ25
Diseñado con un DSP dedicado de 24 bits, un convertidor AD de alta precisión de 16 bits y una unidad MPU de alta velocidad, realiza modos de control de función de diálogo hombre-máquina a través del control por teclas y una ventana de visualización digital. El software adopta un concepto de diseño RTOS y también está equipado con software de monitoreo para PC para mejorar las capacidades analíticas. Puede medir simultáneamente dos potencias monofásicas P1 y P2, y mostrar la suma de las dos potencias (midiendo la potencia total trifásica mediante el método de dos medidores) a través de un LED separado de 5 dígitos. La precisión de la medición de potencia es de Nivel 1.0, el rango de medición del factor de potencia es 0.3-1.0, los rangos de voltaje y corriente son 450V y 5A, puede identificar automáticamente la naturaleza de la carga (inductiva muestra "L", capacitiva muestra "C", puramente resistiva no muestra nada) y puede almacenar datos de medición para consulta en cualquier momento.
28、Resistencia Ajustable Trifásica DQ26 (Tres grupos de resistencia de disco cerámico 90Ω×2/1.3A)
29、Resistencia Ajustable Trifásica DQ27 (Tres grupos de Resistencias de Disco Cerámico 900Ω×2/0.41A)
30、Reactor Ajustable Trifásico DQ28
Cada fase consta de un reactor fijo de 127V/0.5A y un regulador de voltaje autotransformador de 0～250V, que puede usarse como un inductor fijo y un reactor variable, o como un regulador de voltaje autotransformador.
31、Resistores, Condensadores Ajustables DQ29
Proporcione un juego de resistencias cerámicas de disco de 90Ω×2/1.3A y 900Ω×2/0.41A cada uno, y un condensador de potencia de 35μF/450V y uno de 4μF/450V cada uno.
32、Condensador para generador asíncrono DQ30
33、Prueba de Forma de Onda DQ31 y Cuadro de Mando
Compuesto por la parte de prueba de forma de onda del transformador y dos interruptores de palanca de tres posiciones y un interruptor de palanca de doble tiro y doble posición.
34、Luz giratoria DQ32, interruptor conectado a la red, fuente de alimentación de excitación de máquina síncrona
Compuesto por tres juegos de lámparas de fase para conexión a red <dos de cada uno: amarillo, verde y rojo>, un juego de interruptores de conexión a red y un juego de fuente de alimentación de excitación para máquina síncrona <8～ 40V/2.5A ajustable>.
35、Motor Paso a Paso y Interruptor DQ33 (compuesto por un motor paso a paso Mz10 y un interruptor de doble tiro)
36、Prueba Inteligente de Par, Velocidad y Potencia de Salida DQ34
Puede mostrar digitalmente el par, la velocidad y la potencia de salida directamente, puede guardar 15 conjuntos de datos experimentales y viene con una interfaz de computadora (compatible con "DQ03" y "DQ03-1").
37、Sistema de Control y Pruebas de Características de Motores Inteligentes DQ35
38、Caja de Control de Motor Paso a Paso DQ36 y Componentes Experimentales de Motor Paso a Paso
39、Transformador Giratorio DQ37 Fuente de Alimentación de Frecuencia Media y Componentes Experimentales
40, Aparato Experimental de Resolver Sincrónico Tipo TKZJ-1
41、Bastidor de Experimentos y Componentes Experimentales para Servomotor AC DQ38
42、Control de Contactor-Relé DQ39 (1)
Proporcione tres contactores de CA (voltaje de bobina 220V), un relé de sobrecarga térmica, un relé temporizador electrónico (retardo al encendido, voltaje de operación 220V), un juego de transformador (220V/26V/6.3V), circuito rectificador y resistencia de frenado (10Ω/25W), y tres botones iluminados (uno de cada color: amarillo, verde y rojo). El panel muestra los contornos de los componentes y expone los terminales de trabajo de cada componente al panel para el cableado experimental. El estado de funcionamiento de cada componente se indica mediante un diodo emisor de luz. El panel está equipado con una estructura basculante, que permite la visualización de componentes específicos y el ajuste de aquellos que lo requieren.
43、Control de Contactor-Relé DQ39-1 (II)
Proporcione dos relés intermedios (tensión de bobina 220V), un relé de sobrecarga térmica, tres fusibles, tres interruptores de transferencia, un pulsador, cuatro interruptores de límite y una lámpara de señalización y un portafusibles cada uno. Los terminales de trabajo de cada componente se llevan al panel para el cableado experimental. El estado de funcionamiento de los relés intermedios y del relé de sobrecarga térmica se indica mediante diodos emisores de luz.
44、Control de Contactor-Relé DQ39-2 (III)
Proporcione dos relés intermedios (voltaje de bobina 220V, estado de funcionamiento indicado por LED) y un relé temporizador (retardo al desconectar, voltaje de bobina 220V), y dos botones. Los terminales de trabajo de cada componente se sacan al panel para el cableado experimental.
45、Control de Relé y Contactor DQ39-3
Proporcione tres contactores de CA (voltaje de bobina 380V), un relé de sobrecarga térmica, un relé temporizador electrónico (retardo al encendido, voltaje de operación 380V), un juego de transformadores (220V/26V/6.3V), circuitos rectificadores y resistencias de frenado de disipación de energía (10Ω/25W), y tres botones iluminados (uno de cada color: amarillo, verde y rojo). El panel está diseñado con los contornos de los componentes, y los terminales de trabajo de cada componente se sacan al panel para el cableado experimental. El estado de funcionamiento de los componentes se indica mediante diodos emisores de luz. El panel está equipado con una estructura de balancín, que permite la visualización de componentes específicos y el ajuste de aquellos que requieren ajuste.
46、Cables y Accesorios de Conexión Experimental DQ44
Utilizando una estructura de cubierta de alta fiabilidad, el cable de conexión de enchufe de pistola (sin posibilidad de descarga eléctrica) utiliza alambres de múltiples hilos trefilados de cobre libre de oxígeno, tan finos como un cabello, para lograr una superflexibilidad. Está envuelto en una capa aislante de nitrilo y cloruro de polivinilo, que tiene ventajas como flexibilidad, alta resistencia a la presión, alta resistencia, resistencia al endurecimiento y buena tenacidad. El enchufe utiliza componentes de cobre sólido con contactos de resorte de cobre berilio.
VI. Sistema de Protección de Seguridad del Dispositivo
1. Después de la entrada de alimentación trifásica de cuatro hilos (o trifásica de cinco hilos), se somete a una salida aislada (diseño de tierra flotante). La alimentación principal se controla mediante un interruptor de llave trifásico. Se proporcionan fusibles trifásicos con luces como indicadores de pérdida de fase.
2. La alimentación del panel de control se controla mediante un contactor a través de los botones de arranque y parada.
3. La pantalla está equipada con dos juegos de dispositivos de protección contra corriente residual tipo voltaje. Si ocurre un fenómeno de fuga en la pantalla o en la salida de alto voltaje, emitirá una alarma y cortará la alimentación principal, garantizando la seguridad del proceso experimental.
4. Se instala un protector de fugas tipo corriente en la pantalla. Si ocurre un fenómeno de fuga en la pantalla de control y la corriente de fuga excede un cierto valor, la fuente de alimentación se cortará.
5. Cada lado primario y secundario del regulador de voltaje trifásico en pantalla está equipado con un juego de dispositivos de protección contra sobrecorriente. Si el regulador de voltaje se cortocircuita o la carga que soporta es demasiado grande, provocando que la corriente supere el valor establecido, el sistema emitirá una alarma y cortará el suministro eléctrico principal.
6. Se instala un temporizador y un registrador de alarmas (administrador de servicio) para registrar el número de veces de uso inadecuado, proporcionando un estándar unificado para la evaluación de las habilidades experimentales de los estudiantes.
7. Diversas fuentes de alimentación e instrumentos tienen todas funciones de protección fiables.
8. Los cables de conexión experimentales son seguros, confiables y a prueba de golpes.
Siete, Lista de Precios Detallada por Piezas
