Set Completo de Laboratorio Integral para Troqueles y Conteo, Sistema de Desarrollo Experimental con Microcontrolador

110 días
$90.381 pedido mín (1 uds)
Proveedor 4.5

Cantidad

Producto seleccionado

Coincidencias exactas a un precio más bajo

Productos similares a un precio más bajo

Especificaciones del producto
Marca
Jiayue
Tipo
Experimental designation
Modelo
WBK-528G
Marca
Jiayue
Tipo
Experimental designation
Modelo
WBK-528G
Marca
Jiayue
Tipo
Experimental designation
Modelo
WBK-528G
Detalles del producto
El texto en las imágenes se puede traducir



recomendado

RMB350

RMB2600

RMB1200

RMB3600

RMB2300

RMB2800

RMB360

RMB2000




Recomendado por el gerente de la tienda el día hábil

RMB1688.00

RMB1688.00

RMB1688.00

RMB1688.00

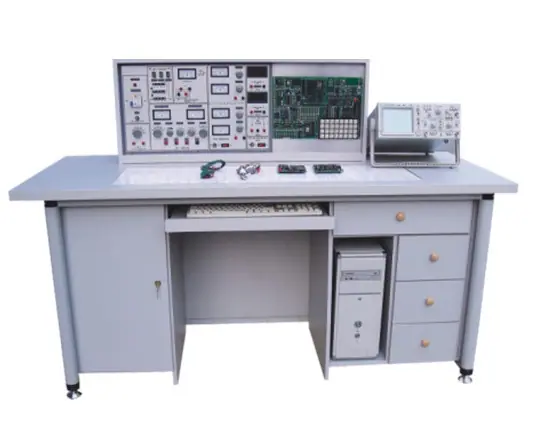

WBK-528G Set de Laboratorio Integral para Sistemas de Desarrollo de Experimentos Analógicos, Digitales y de Microcontroladores



I. Importancia de desarrollar este producto:
El Sistema de Experimentación y Desarrollo de Microcomputadoras de Chip Único TSC-51/88/196 se utiliza principalmente para experimentos de enseñanza en cursos sobre principios y aplicaciones de microcomputadoras de chip único para colegios vocacionales, universidades, estudiantes de pregrado y posgrado. También satisface las necesidades de investigación y desarrollo científico. Integra experimentación y desarrollo, albergando 51/88/196 todo en uno. Para satisfacer las necesidades de la enseñanza básica, se han añadido experimentos en circuitos digitales y tecnología electrónica analógica. Este sistema completamente nuevo logra una integración tres en uno de cursos básicos profesionales (circuitos analógicos y digitales), cursos profesionales (experimentos de microcomputadoras de chip único) e investigación y desarrollo científico, permitiendo el uso multipropósito de una sola máquina, ahorrando en gran medida espacio de laboratorio, personal de gestión y fondos. Junto con este equipo, proporcionamos especialmente a los profesores la "Guía de Experimentos para el Maestro TSC51/88/196" y la "Guía de Experimentos para el Estudiante TSC51/88/196" como referencia para los profesores, reduciendo la carga de trabajo de preparación de lecciones y guía de experimentos para los profesores.
II. Funciones y Estructura:
(I) Sección de Banco de Laboratorio:
1. Fuente de alimentación
1.1 Entrada de Alimentación: Voltaje de operación 220V±5% (50Hz), la luz indicadora se enciende al ingresar alimentación.
1.2 Potencia de Salida: Tiene función de protección de dos niveles con fusible y interruptor de protección contra fugas.
Grupo A: Voltaje AC de bajo voltaje 3-24V, ajustable en siete marchas, corriente de salida 1.5A.
Grupo B: Dos fuentes de alimentación reguladas de CC independientes de 0-30 V, conmutación automática de rango de relé incorporada, ajuste continuo de voltaje mediante potenciómetro multivuelta, corriente de salida de 2 A, con función de protección de limitación de corriente preestablecida.
Grupo C: Fuente de alimentación regulada de CC de bajo voltaje, voltajes +5V, +14V.
Grupo D: Salida de corriente de red monofásica, para usar con instrumentos proporcionados por el usuario.
2、Generador de funciones
2.1 Formas de Onda: Genera onda sinusoidal, onda triangular, onda cuadrada.
2.2 Rango de Frecuencia: 5Hz-550KHz, con indicación de frecuencímetro.
3、Decodificador de siete segmentos y tubo de visualización de siete segmentos correspondiente.
4、Estructura de Hardware y Configuración del MCU:
4.1 Microcontrolador de un solo chip: 8031/80C196KB reemplazable.
4.2 Memoria: La memoria del programa, la memoria de datos y las interfaces de E/S se direccionan uniformemente hasta 64K.
Chip de Interfaz de E/S 4.3: 8255, 8250, 8279, Conversión A/D, D/A, Dos Salidas Paralelas Simples, Una Entrada Paralela, Una Interfaz de Conversión Serie-Paralelo.
4.4 Circuito Experimental: Un teclado de 24 teclas, una pantalla digital LED de seis dígitos, interruptores de entrada de nivel lógico, pantallas LED, un motor paso a paso, un motor de CC, un relé, un altavoz, etc.
4.5 Programador de EPROM: Puede leer y escribir chips EPROM como 27C64, 27C128, 27C256, etc.
5、Software del Microcontrolador y Función de Simulación:
Menú Desplegable Completo 5.1.
5.2 admite lenguajes de programación como ASM51, ASM96, PLM96, C51, etc.
5.3 permite la depuración a nivel de código fuente, con operaciones como puntos de interrupción, avance paso a paso, rastreo y exploración.
5.4 Soporta función de simulación, espacio de simulación de usuario 48K.
5.5 admite operaciones como cheque en blanco, lectura, escritura, desmontaje y guardado para EPROM.
6. Pulso Único: Cada vez que se acciona el interruptor basculante, se emite un par de pulsos positivos y negativos.
7. Amperímetro Externo de Doble Uso AC/DC: Clase de Precisión 0.5, Pantalla Digital de Tres Dígitos y Medio, Rango de Medición: 0-999mA.
8、Voltímetro de doble uso AC/DC externo: Clase de precisión 0.5, pantalla digital de 3.5 dígitos, Rango de medición: 0-99V.
(II) Mesas de experimentos para estudiantes:
Una mesa con dos asientos, en el centro de la superficie de la mesa se instala una placa de circuito universal de nueve agujeros. Se conectan cajas de componentes a ella para formar circuitos experimentales digitales y analógicos para completar experimentos. El cuerpo de la caja de componentes es transparente, lo que permite ver claramente los componentes internos. La tapa de la caja está impresa con símbolos de componentes que no se decoloran. La tapa y el cuerpo de la caja utilizan una estructura científica de ajuste a presión para facilitar el mantenimiento y el desmontaje. Hay un armario a los lados izquierdo y derecho de la mesa experimental, que se utiliza para almacenar componentes. El cajón central almacena herramientas, multímetros, cables, etc. Tamaño de la superficie de la mesa: 160×70cm.
III. Equipo y Suministros(Tomando como ejemplo la versión de 24 asientos, consulte la lista de empaque para obtener detalles)
12 bancos de laboratorio, 12 mesas de operación para experimentos de estudiantes, 1 mesa principal de demostración y control, 13 multímetros universales MF500 millones, 13 multímetros digitales, 39 amperímetros de CC tipo puntero de grado 1.5, 25 juegos de soldadores y soportes para soldadores, 13 juegos de cajas de componentes que contienen resistencias, potenciómetros, inductores, transformadores, diodos, transistores, transistores de efecto de campo, circuitos integrados, tiristores, interruptores de nivel lógico, indicadores de nivel lógico, etc. requeridos para los experimentos. 13 juegos de sensores de sonido, motores de CC, motores paso a paso, etc. 13 juegos de pelacables, destornilladores, pinzas de punta fina y otras herramientas.
IV. Equipo a ser proporcionado por el usuario:Osciloscopio síncrono de doble trazo (modelo ilimitado), voltímetro, reóstato deslizante.
V. Elementos Experimentales:
(I) Electrónica Analógica, Sección de Electrónica Digital:
(1) Parte de Simulación

1. Características de avance y reversa de un diodo
2. Características de entrada y salida de un transistor
3. Amplificador de un solo transistor de emisor común
4. Circuito amplificador de dos etapas acoplado por RC
5. El impacto de la retroalimentación negativa en el rendimiento del amplificador
6. Amplificador de transistor de efecto de campo
7. Circuito amplificador diferencial
8. Pruebas de Rendimiento del Amplificador Operacional
9. AplicACIONES BÁSICAS DE LOS AMPLIFICADORES OPERACIONALES INTEGRADOS
(Múltiples Circuitos Operacionales Analógicos)
10. AplicACIONES NO LINEALES DE AMPLIFICADORES OPERACIONALES INTEGRADOS
(Generador de formas de onda múltiples)

11. Amplificador de potencia push-pull acoplado por transformador
Amplificador de Potencia 12.0TL
13. Amplificador de Potencia Integrado
14. Circuito rectificador de puente monofásico
15. Fuente de alimentación regulada de CC de transistor tipo serie
(Experimento de Diseño)
16. Fuente de Alimentación Regulada de CC Integrada
17. Características de un transistor de unión simple
18. Circuito de disparo con transistor de unión única
19. Prueba Sencilla de Tiristores
20. Circuito rectificador controlado por tiristor

Los siguientes experimentos también se pueden completar utilizando los 20 componentes experimentales mencionados anteriormente.

l. Circuito de polarización con retroalimentación negativa de voltaje
2. Circuito de polarización con retroalimentación negativa de corriente tipo divisor de voltaje
3. Estabilice el punto de operación usando un diodo.
4. Circuito amplificador de base común
5. Circuito amplificador de colector común
6. Circuito amplificador básico de fuente común
7. Circuito de drenador común de transistor de efecto de campo
8. Circuito de Puerta Común de Transistor de Efecto de Campo
9. Circuito amplificador RC de un solo transistor
10. Circuito amplificador acoplado por transformador
11. Circuito Amplificador de Potencia Clase A
12. Circuito de Retroalimentación Negativa de Corriente en Serie
13. Circuito de retroalimentación negativa en serie
14. Circuito de Retroalimentación Negativa de Voltaje en Paralelo
15. Circuito de retroalimentación negativa de corriente en paralelo
16. Circuito Amplificador de Base Común Emisor Común
17. Circuito de Salida Seguidor de Emisor Bootstrap
18. Circuito Amplificador de Acoplamiento Directo NPN-PNP
19. Eliminación de la autooscilación mediante retroalimentación negativa
20. Acción de conmutación del transistor
21. Circuito Oscilador de Retroalimentación con Transformador
22. Circuito Oscilador Capacitivo de Tres Puntos
23. Circuito Oscilador de Tres Puntos con Inductor
24. Formas Básicas de Circuitos Amplificadores Diferenciales
25. Circuito Amplificador Diferencial de Larga Cola
26. Circuito Amplificador Diferencial de Cola Larga de Doble Alimentación
27. Amplificador operacional usado como amplificador proporcional de CA
28. Medidas de Protección de Entrada de Fase Inversa
29. Medidas de Protección de Entrada en Modo Común
30. Protección contra polaridad de alimentación invertida
31. Circuito RC Qualcomm
32. Uso de un triodo para proteger componentes
33. Circuito Operacional de Entrada Diferencial
34. Circuito Integrado Rápido
35. Simula un circuito de ecuación diferencial de primer orden.

36. Simular circuitos de ecuaciones diferenciales de segundo orden
37. Circuito Operacional Logarítmico Básico
38. Circuitos Diferenciadores Prácticos
39. Circuito básico de amplificador anti-sigma
40. Circuito comparador de cruce por cero simple
41. Uso de un diodo como circuito selector de amplitud de detección de límite superior
42. Circuito de selección de amplitud de límite inferior
43. Circuito de filtro paso bajo de red pasiva RC
44. Circuito de filtro paso bajo de primer orden con entrada no inversora
45. Circuito de filtro paso bajo de primer orden con entrada inversora
46. Un simple circuito de filtro RC de segundo orden
47. Circuito típico de filtro activo RC activo de segundo orden paso bajo
48. Circuito típico de filtro activo pasa-altos de segundo orden
49. Circuito básico de filtro paso banda
50. Circuito típico de filtro paso banda
51. Circuito oscilador de onda cuadrada
52. Generador de onda cuadrada de ancho ajustable
53. Generador de onda diente de sierra con amplitud y frecuencia ajustables
54. Circuito rectificador monofásico de media onda
55. Circuito rectificador de onda completa monofásico
56. Circuito de filtro capacitivo
57. Filtro capacitivo con carga resistiva
58. Circuito de filtro RC
59. Circuito de Filtro LC Básico
60. Circuito rectificador duplicador de voltaje
61. Circuito rectificador de triple voltaje
62. Circuito regulador de voltaje básico
63. Circuito regulador de voltaje con transistor regulador básico 6
64. Un circuito regulador de voltaje con una etapa de amplificación
65. Rectificación de tiristor de media onda monofásica
66. Circuito regulador de voltaje electrónico
67. Dispositivo Hipnótico Electrónico – Un Experimento Divertido
68. Circuito de Timbre Electrónico – Experimento Divertido Dos
69. Circuito de Alarma Electrónica – Experimento Divertido Tres

(2) Parte Digital

l. Pruebas de Parámetros de Puertas Lógicas Integradas TTL
2. Pruebas de parámetros de compuertas lógicas CMOS
3. Aplicaciones de las Puertas Integradas TTL de Colector Abierto y las Puertas de Salida de Tres Estados
4. Experimenta con circuitos de compuertas AND, NOT, OR y NAND
5. Experimento de circuito sumador a medio
6. Experimento de Circuito Sumador Completo
7. Experimento de Flip-Flop RS
8. Experimento de Flip-Flop D
9. Experimento JK de Chanclas
10. Experimento de Chanclas T
11. Convierte un flip-flop tipo JK a un flip-flop D.
12. Convierte un flip-flop tipo D a un flip-flop JK.
13. Experimento de Control
14. Registros de Desplazamiento MSI y sus Aplicaciones
15. Decodificadores y sus métodos de transformación

16. Selector de Datos y Diseño Lógico MSI
17. Circuito Monostable Diferencial
18. Multivibrador de anillo
19. Construye distribuidores y selectores codificadores usando compuertas lógicas.
20. Diseño de Circuitos Combinacionales – Conversión de Codificación
21. Diseño de Circuitos Combinacionales (Segunda Parte) - Circuito de Visualización
22. Diseño de Circuitos Secuenciales Síncronos
23. Diseño de Circuitos Secuenciales de Computadora
24. Pruebas y Aplicación del Temporizador Integrado
25. Experimento de Circuito de Conversión A/D y D/A Integrado CMOS
26. Circuitos de puerta NOT y puerta NOR de diodos
27. Circuitos de compuerta NOT, compuerta NAND, compuerta NOR a transistor
28. Contador regresivo decimal asíncrono
29. Contador sumador decimal asíncrono
30. Experimento de Entrenamiento de Habilidad Integral – Cronómetro Electrónico

(II)、Parte del Sistema de Desarrollo de Experimentos con Microcontrolador:
MCS-51
Experimento de Software

Experimento 1 Programa Limpio
Experimento 2 Programa de Descomposición de Caracteres
Experimento 3: Programa de Ortografía
Experimento Cuatro: Subrutina de Transferencia de Área de Datos
Experimento 5 Experimento de ordenación de datos
Experimento Seis Contando el Número de Números Idénticos
Experimento 7: Subrutina Rápida de Multiplicación de Doble Byte Sin Signo

Experimento 8 Programas de Múltiples Ramas
Experimento 9 Conteo de Pulsos (Experimento de Temporización/Conteo)
Experimento Diez Reloj de Computadora (Experimento Integral con Temporizador e Interruptor)
Experimento Once Conversión de Binario a BCD
Experimento Doce Conversión de Binario a ASCII
Experimento Trece Pantalla de Tubo Digital de Ocho Segmentos
Experimento Catorce: Experimento de Pantalla de Escaneo de Teclado

Experimento de Hardware

Experimento 1: Experimento de Encendido del Puerto P1
Experimento 2 Experimento de Señal de Giro del Puerto P1
Experimento 3 Entrada P3.3, Salida Puerto P1
Experimento 4 Control Secuencial Industrial (Control por Interrupción)
Experimento 5 8255 Salida A.B.C Onda Cuadrada
Experimento Seis Controles de Puerto PA 8255 Puerto PB
Experimento 7: Control de Semáforos con 8255
Experimento 8: Experimento de Expansión de Puerto de E/S Sencillo
Experimento 9 Experimento de Conversión A/D
Experimento Diez Onda Cuadrada de Salida D/A
Experimento Once Sonido Electrónico

Experimento Doce Control por Relé
Experimento Trece: Experimento del Motor Paso a Paso
Experimento 14 Onda Cuadrada 8253
Experimento Quince: Experimento de Conversión Serie-Paralelo
Experimento Dieciséis: Experimento de Expansión de Memoria Externa
Experimento Diecisiete Experimento de Aplicación del Puerto Serie MCS-51 ㈠——Comunicación entre Dos Máquinas
Experimento 18 Experimento de Aplicación de Puerto Serie MCS-51 (II) - Comunicación con PC
Experimento 19 Control de Bucle Cerrado de Temperatura
Experimento 20 Experimento de Control de Velocidad de Motor DC Pequeño
Experimento 21 Interruptores Externos (Ambulancia y Semáforos)

MCS-88
Experimento de Software

Experimento 1 Programa Limpio
Experimento 2 Programa de Descomposición de Caracteres
Experimento 3: Programa de Ortografía
Experimento 4 Movimiento del Área de Datos
Experimento 5 Experimento de ordenación de datos
Experimento Seis Encontrando el conteo "Cero"

Experimento 7 Multiplicación Binaria de 32 bits
Experimento 8 Programas de Múltiples Ramas
Experimento Nueve Subrutina de Visualización
Experimento Diez: Experimento de Pantalla de Escaneo de Teclado
Experimento Once Conversión de Binario a BCD
Experimento Doce Conversión de Binario a ASCII

Experimento de Hardware

Experimento 1 8255 Puerto Paralelo Experimento (I): Salida de Onda Cuadrada de Puerto A, B, C
Experimento 2 Experimento del Puerto Paralelo 8255 (II): El Puerto PA Controla el Puerto PB
Experimento 3 Experimento de Puerto Paralelo 8255 ㈢: Control de un Semáforo
Experimento 4 Expansión Simple de Puerto de E/S
Experimento 5 Experimento de Conversión A/D
Experimento Seis Experimento de Conversión D/A (I): Generación de una Onda Cuadrada
Experimento 7 Experimento de Conversión D/A (I): Generación de una Onda Diente de Sierra
Experimento 8: Experimento del Controlador de Interrupciones 8259

Experimento 9 Temporizador/Contador: Onda Cuadrada 8253
Experimento Diez Control por Relés
Experimento Once 8251 Experimento de Comunicación Serial ㈠: Auto-Transmisión Auto-Recepción
Experimento Doce 8251 Experimento de Comunicación Serial (II): Comunicación con PC
Experimento Trece: Control de Motor Paso a Paso
Experimento Catorce: Experimento de Control de Velocidad de Motor DC Pequeño
Experimento Quince Control de Bucle Cerrado de Temperatura
Experimento dieciséis Experimento de controlador de audio

MCS-96
Experimento de Software

Experimento 1 Programa Limpio
Experimento 2 Programa de Descomposición de Caracteres
Experimento 3: Programa de Ortografía
Experimento Cuatro: Subrutina de Transferencia de Área de Datos
Experimento 5 Experimento de ordenación de datos
Experimento Seis Contando el Número de Números Idénticos
Experimento 7: Subrutina Rápida de Multiplicación de Doble Byte Sin Signo
Experimento 8 Programas de Múltiples Ramas
Experimento 9 Experimento del Temporizador 1——Interrupción del Temporizador
Experimento Diez: Interrupciones Simultáneas de los Temporizadores T1 y T2
Experimento Once Experimento de Interrupción Externa 80C196

Experimento Doce Método de Software para Generar Interrupciones en el 80C196
Experimento Trece: Midiendo el Ancho de Pulso Usando HSI
Experimento 14: Medición del Ancho de Pulso Único Usando HSI
Experimento Quince: Generación de Pulsos Únicos Usando HSO
Experimento Dieciséis: Generación de Pulsos Continuos Usando HSO
Experimento diecisiete Temporizador de software
Experimento 18 Experimento de Conversión A/D 80C196
Experimento 19 Generación de Varias Formas de Onda Usando el PWM del 80C196
Experimento 20 Conversión de Binario a BCD
Experimento 21 Conversión de Binario a ASCII

Experimento de Hardware

Experimento 1: Experimento de Encendido del Puerto P1
Experimento 2 Experimento de Señal de Giro del Puerto P1
Experimento 3 Entrada P2.6, Salida Puerto P1
Experimento 4 Control Secuencial Industrial
Experimento 5 8255 Salida A.B.C Onda Cuadrada
Experimento Seis Controles de Puerto PA 8255 Puerto PB
Experimento 7: Control de Semáforos con 8255
Experimento 8: Experimento de Expansión de Puerto de E/S Sencillo
Experimento 9 Experimento de Conversión A/D
Experimento Diez Onda Cuadrada de Salida D/A

Experimento Once Control por Relé
Experimento Doce Onda Cuadrada 8253
Experimento Trece: Experimento de Puerto Serie 80C196
Experimento 14 Experimento del Display de Siete Segmentos LED
Experimento Quince Pantalla de Teclado Experimento Integrado
Experimento dieciséis Experimento de controlador de audio
Experimento Diecisiete Experimento del Motor Paso a Paso
Experimento 18: Experimento del Motor de CC
Experimento 19 Interruptores Externos (Ambulancia y Semáforos)



Lista de Configuración de Componentes de Laboratorio (por unidad)

Nombre del componentemodelocantidadObservación
resistor4Ω12W
resistor5.1Ω22W
resistor8 Ω12W
Resistencia10 Ω12W
resistor16Ω12W
resistor20 Ω11W
resistor30 Ω11W
resistor51Ω21W
resistor75 Ω11W
resistor100 Ω21/8W
resistor120Ω11/8W
resistor150 Ω11/8W
resistor200 Ω11/8W
resistor240Ω11/8W
resistor300Ω21/8W
resistor330Ω11/8W
resistor470Ω11/8W
resistor510Ω21/8W
resistor620Ω11/8W
resistor650Ω11/8W
resistor1 mil21/8W
resistor1.5K11/8W
resistor2K21/8W
resistor2.4K21/8W
resistor2.7K11/8W
resistor3K21/8W
resistor3.3K11/8W
resistor3.9K11/8W
resistor4.3K11/8W
resistor4.7K21/8W
resistor5.1K31/8W
resistor6.8K21/8W
resistor7.5K11/8W
resistor9.1K11/8W
resistor10K51/8W
resistor13 mil21/8W
resistor15 mil11/8W
resistor20 mil21/8W
resistor30 mil11/8W
resistor36 mil1/8W
resistor39 mil11/8W
resistor47 mil11/8W
resistor51 mil11/8W
resistor68 mil11/8W
resistor100 mil21/8W
resistor150 mil11/8W
resistor200 mil21/8W
resistor300 mil11/8W
resistor470 mil11/8W
resistor510 mil11/8W
resistor1 millón11/8W
potenciómetro470Ω11/2W
potenciómetro1 mil21/2W
potenciómetro4.7K11/2W
potenciómetro10K11/2W
potenciómetro47 mil11/2W
potenciómetro100 mil11/2W
potenciómetro470 mil21/2W
potenciómetro1 millón11/2W
Condensadores electrolíticos0.1UF116 V
Condensadores electrolíticos4,7 UF116 V
Condensadores electrolíticos10UF316 V
Condensadores electrolíticos33UF116 V
Condensadores electrolíticos47UF225 V
Condensadores electrolíticos100UF335 V
Condensadores electrolíticos220UF135 V
Condensadores electrolíticos470UF135 V
Condensadores cerámicos300P163 V
Condensadores cerámicos1000P263 V
Condensadores cerámicos4700P163 V
Condensadores cerámicos0.01UF363 V
Condensadores cerámicos0.1UF263 V
Condensadores cerámicos0.47UF163 V
Condensadores cerámicos1UF1250 V
Condensadores cerámicos2UF1250 V
Transformador de entrada de audio 1
Transformador de salida de audio 1
transformador220/6V.6V.24V18W
Inductor8 Ω1
Inductor390UH1
diodo40074
diodo2AP91
CONDUJO 2
diodo Zener2CW542
diodo Zener2CW761
Fotodiodo 1
Akira Shin10 millones1
Transistor de efecto de campo3DJ61
Tubo de unión simpleBT331
tiristorKP11
triodo3DG62
triodo3DG122
triodo3AX311
triodo3DA11
Regulador de voltaje de tres terminales78051
Luces indicadoras (luces de señalización) 112 V
cambiar 2
trompeta8Ω/0.2W1
relé6 V1
Medidor de CC±100UA1
Medidor de CC1000UA1
Medidor de CC10MA1
Interruptores de nivel e indicadores de nivel lógico 216 bits
Base integrada14 pies4
Base integrada16 pies2
Base integrada20 pies1
Base integrada28 pies1
Amplificador operacional integradoUA7412
minuteroNE5551
Amplificador de potenciaLA41011
Convertidor de Digital a AnalógicoDAC08321
Convertidor analógico a digitalADC08091
Puerta NAND TTL74LS001
Puerta NAND de Colector Abierto TTL74LS031
Puerta NOT TTL74LS041
Puerta Y TTL74LS081
Puerta Y TTL de tres entradas74LS112
Puerta NAND de cuatro entradas TTL74LS201
Puerta OR TTL74LS321
Disparador TTL74LS742
Puerta XOR TTL74LS861
Disparador JK74LS1121
buffer74LS1251
descifrador74LS1382
Selector de datos74LS1531
encimera74LS1602
encimera74LS1611
Flip-flop D74LS1751
Contador ascendente y descendente74LS1922
registro de desplazamiento74LS1941
encimera74LS1963
Puerta NAND CMOSCD40111
Sistema Experimental de Microcontroladores 1
Herramientas
multímetroMF471
multímetro digitalDT890B+1
alicates de punta fina 1
soldador 2
soporte para soldador 2
destornillador 3
Pelacables 1
Línea de conexión Varios
otro
banco experimental 1 juego
Mesa de laboratorio 1 pieza
heces 2 imágenes
Cuero anticorrosión 1 pieza

Total
