Dispositivo de Evaluación Integral de Habilidades de Electricista y Experimento Eléctrico Neutro para Electricistas

110 días
$106.101 pedido mín (1 uds)
Proveedor 4.5

Cantidad

Producto seleccionado

Coincidencias exactas a un precio más bajo

Productos similares a un precio más bajo

Especificaciones del producto
Marca
Jiayue
Tipo
Training equipment
Modelo
JYKL-745A
Marca
Jiayue
Tipo
Training equipment
Modelo
JYKL-745A
Marca
Jiayue
Tipo
Training equipment
Modelo
JYKL-745A
Detalles del producto
El texto en las imágenes se puede traducir



recomendado

RMB350

RMB2600

RMB1200

RMB3600

RMB2300

RMB2800

RMB360

RMB2000




Recomendado por el gerente de la tienda el día hábil

RMB1688.00

RMB1688.00

RMB1688.00

RMB1688.00

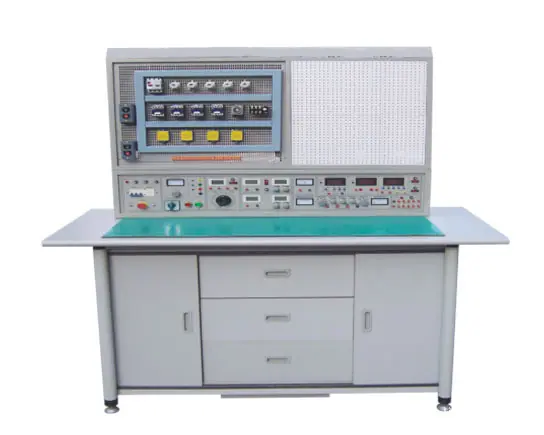

Dispositivo Universal para Experimentos de Electricista y Capacitación y Evaluación Integral de Habilidades JYKL-745A



I. Descripción general:
Este dispositivo integrado de experimentación y capacitación puede completar experimentos para cursos como "Ingeniería Eléctrica" y "Principios de Ingeniería Eléctrica", así como capacitación práctica para asignaturas como "Capacitación en Habilidades Eléctricas", "Capacitación Práctica Eléctrica" y "Circuitos de Control de Accionamiento de Motores y Capacitación en Habilidades". También se puede expandir para experimentación y capacitación práctica en cursos como control programable PLC y tecnología de conversión de frecuencia. La parte experimental se completa en una placa experimental universal de nueve orificios y puede realizar proyectos experimentales como circuitos AC/DC, circuitos oscilantes, análisis de circuitos magnéticos, amplificadores operacionales, circuitos rectificadores y circuitos amplificadores AC/DC. La parte de evaluación de la capacitación práctica se completa en un tablero de clavijas, simulando de cerca un entorno industrial. Tiene sólidas capacidades prácticas y métodos de capacitación flexibles, y puede completar elementos de evaluación como "Uso de Herramientas e Instrumentos", "Capacitación Básica en Habilidades Eléctricas", "Instalación, Mantenimiento y Solución de Problemas de Motores Eléctricos", "Instalación, Depuración y Mantenimiento de Circuitos Básicos de Control de Motores Eléctricos" y "Análisis de Fallas y Tratamiento de Circuitos Eléctricos Comunes de Maquinaria de Producción". Este dispositivo es un producto ideal para actualizar laboratorios existentes o para construir laboratorios nuevos y ampliados en educación superior, escuelas vocacionales secundarias y escuelas técnicas.
2. Características:
1. Puede completar tanto experimentos eléctricos como evaluaciones de capacitación práctica, ahorrando enormemente espacio de laboratorio y personal de gestión.
2. La caja de componentes en la sección experimental es transparente, proporcionando buena visibilidad. La tapa y el cuerpo de la caja utilizan una estructura de ajuste a presión diseñada científicamente, lo que facilita el mantenimiento y el desmontaje. Los componentes se pueden conectar a la placa de experimentos universal de nueve orificios en cualquier configuración para formar circuitos experimentales, ofreciendo flexibilidad. Esto permite a los estudiantes aplicar de forma flexible sus conocimientos aprendidos y dominarlos rápidamente.
3. La parte de formación práctica se completa en un tablero perforado, que es cómodo y flexible de operar, fácil de reemplazar, cercano al entorno industrial y fácil de expandir las funciones de formación o llevar a cabo nuevos proyectos de formación.
4. Proyectos de formación experimental y práctica ricos, funciones completas del dispositivo.
5. Está equipado con un protector de fugas tipo voltaje-tipo corriente y un dispositivo de monitoreo automático de proceso completo de microcomputadora de un solo chip. En caso de sobrecarga o cortocircuito, la fuente de alimentación se puede cortar automáticamente. La fuente de alimentación de trabajo solo se puede reiniciar después de que se haya solucionado la falla. Esto garantiza la seguridad del equipo y de los operadores.
6. El estándar de referencia son 12 escritorios para estudiantes y 1 escritorio para profesor en un aula de un solo ambiente. Los usuarios pueden aumentar o disminuir el número de escritorios según sea apropiado en función del número de estudiantes. El escritorio del profesor se puede utilizar para demostraciones y también para controlar por separado la potencia de trabajo de los escritorios de los estudiantes.
3. Rendimiento técnico:
1. Fuente de alimentación operativa: Trifásica de cuatro hilos (o trifásica de cinco hilos) ~380V±5% 50Hz
2、Temperatura:-10℃~40℃,Humedad relativa<85%(25℃)
3、Capacidad del equipo: <1KVA
4、Peso:200Kg
IV. Composición Funcional
1、Fuente de Alimentación y Parámetros:
1.1 Entrada de Alimentación: Alimentación trifásica de cuatro hilos, la luz indicadora se ilumina al recibir la entrada
1.2 Salida de Potencia: Después de encender la alimentación principal, presione el botón de inicio y se activará la salida de alimentación de CA trifásica de cuatro hilos. Un voltímetro de CA de 450 V indica el voltaje de salida. Hay un interruptor 0/1 para controlar individualmente la salida de la alimentación trifásica.
1.3 Fuente de Alimentación AC/DC Ajustable: Salida de alimentación AC ajustable continuamente de 0~240V, con indicación de medidor. Corriente de salida máxima 2A, simultáneamente tiene salida de alimentación DC de 0-250V (equipado con un regulador de voltaje monofásico de 0.5KVA)
Fuente de Alimentación de Corriente y Voltaje Constante de Doble Canal 1.4: Cuenta con protección contra sobrecarga y cortocircuito. Ambos voltajes de salida son de 0-30V. Relé de cambio de rango automático incorporado, ajuste continuo con potenciómetros multivuelta para facilitar su uso. La corriente de salida máxima es de 2A, con una función de preselección de valor de corriente. Estabilidad de voltaje < 10-2, estabilidad de carga < 10-2, voltaje de rizado < 5mV.
Fuente de alimentación regulada de CC de 1,5 V: Fija +5 V, corriente 0,5 A.
Fuente de Alimentación de CA de Bajo Voltaje 1.6V: Suministra energía de 2V, 4V, 6V, 8V, 10V, 12V, 14V, 16V, 18V, 20V, 24V, corriente máxima 1.5A.
2. Protección de Seguridad: Equipado con protectores de fuga tipo voltaje y tipo corriente, y un microordenador de un solo chip para control automático y monitoreo de todo el proceso. En caso de sobrecarga o cortocircuito, la alimentación principal se corta automáticamente. Después de solucionar el problema, la energía se puede reiniciar presionando el botón de reinicio, garantizando la seguridad de los operadores y el equipo.
3、Generador de Funciones (Onda Sinusoidal, Onda Triangular, Onda Cuadrada)
3.1 Rango de frecuencia: 5 Hz a 550 KHz, dividido en cinco bandas de frecuencia.
3.2 Indicación de Frecuencia: Leer directamente del frecuencímetro.
Rango de Voltaje de Salida de 3.3V: Onda Sinusoidal 5Hz-250KHz > 4.5V, 250KHz-550KHz > 3.5Hz
Atenuación de tres niveles: 0 dB, 20 dB, 40 dB, con ajuste fino continuo
Onda Cuadrada: 5Hz-250KHz > 4.5V, 250KHz-550KHz > 3.5Hz, Amplitud Ajustable Continuamente
Onda triangular: 5 Hz - 250 kHz > 1 V
4. Un miliamperímetro digital de CC, diseñado utilizando un convertidor AD de alto rendimiento de la empresa ECL junto con una unidad MPU de alta velocidad. Cuenta con un modo de control de función de diálogo hombre-máquina implementado a través de control por teclas y una ventana de visualización digital. Tiene rangos automático y manual, con un rango de medición de 0-2000 mA. Los rangos manuales son: 20 mA, 200 mA, 2000 mA. La precisión de la medición es de clase 0.5. Tiene funciones de almacenamiento y consulta de datos. Tiene funciones como alarma e indicación de sobrealcance.
5、Un amperímetro AC inteligente de valor eficaz verdadero
Se construye un display totalmente digital y un amperímetro de CA de rango completo utilizando un microordenador de un solo chip como circuito de prueba de control principal. Logra modos de control de función de diálogo hombre-máquina a través de control por teclas y una ventana de visualización digital. Puede realizar mediciones RMS verdaderas de señales de CA (20-20 KHz), con un rango de medición de 0-5 A. El rango se juzga y cambia automáticamente. La precisión es de nivel 0.5, con una pantalla digital de cuatro dígitos. También puede almacenar, consultar y modificar datos (15 grupos en total, memoria de apagado).
6、Medidor Inteligente de Potencia y Factor de Potencia
Diseñado con un DSP dedicado de 24 bits, un convertidor AD de alta precisión de 16 bits y una unidad MPU de alta velocidad, implementa modos de control de función de diálogo hombre-máquina mediante entrada de teclas y una ventana de visualización digital. El software adopta un concepto de diseño RTOS y está equipado con software de monitoreo para PC para mejorar las capacidades de análisis. La precisión de la medición de potencia es de Nivel 1.0, el rango de medición del factor de potencia es de 0.3-1.0, y los rangos de voltaje y corriente son de 450 V y 5 A, respectivamente. Puede identificar automáticamente la naturaleza de la carga (los inductivos muestran "L", los capacitivos muestran "C", los puramente resistivos no muestran nada) y puede almacenar 15 conjuntos de datos de medición para consultar en cualquier momento.
V. Composición y Equipamiento del Aula (Ejemplo: 1 escritorio para el maestro, 12 escritorios para estudiantes)
1. Hay 12 pantallas de entrenamiento experimental, con una equipada para cada puesto de estudiante. El material es hierro con recubrimiento en polvo mate de doble capa. El lado izquierdo es un panel perforado y el lado derecho es un panel experimental universal de nueve agujeros. La parte inferior contiene la unidad de alimentación, señal y control.
2、Mesa de Operación: Estructura de aluminio-madera, la superficie de la mesa es un tablero de alta densidad ignífugo, impermeable y resistente al desgaste. Total 12 mesas, dos asientos por mesa, la superficie de la mesa está equipada con una alfombrilla de goma para protegerla, la parte inferior del cuerpo de la mesa es un armario de almacenamiento de componentes para colocar los componentes.
3、Escritorio del Profesor (1 unidad): Compuesto por una pantalla de demostración de entrenamiento experimental, un escritorio y un controlador integrado para las fuentes de alimentación de los estudiantes. Se puede utilizar para explicaciones y demostraciones de entrenamiento experimental, y también puede controlar individualmente la alimentación de trabajo de los escritorios de los estudiantes para mejorar el factor de seguridad.

4、Configuración del Equipo (tomando como ejemplo el estándar de referencia: 1 estación de profesor, 12 estaciones de estudiante es decir 25 asientos):


número de serie

Nombre

Cantidad por unidad

Número total de habitaciones

unidad

Observación

1

Modelo de Reanimación Humana



1

individuo

Demostración del maestro

2

Extintor de incendios



1

Solo

Demostración del maestro

3

corriente continua



1

torre

100W,Demostración de Desmontaje por el Profesor

4

Ejercicio de pistola

1

13

Manojo



5

multímetro, llave inglesa, pinzas de punta fina, alicates de corte, pelacables, etc. herramientas de electricista

1

13

colocar



6

Soldador y soporte para soldador

1

25

colocar



7

Multímetro de Puntero MF-50

1

13

Solo



8

Multímetro Digital 890B+

1

13

Solo



9

Medidor de electricidad monofásico

1

13

Solo



10

Medidor de electricidad trifásico

1

13

Solo



11

Transformador de corriente

3

3*13

Solo



12

Megger

1

13

Solo



13

Amperímetro de pinza

1

13

Solo



14

Tacómetro



1

Solo

Para el escritorio del maestro

15

Máquina bobinadora de transformadores



2

Solo

Entrenamiento en grupo

16

Caja de fusibles

3

3*13

Solo



17

fusible

6

6*13

Solo



18

interruptor de cordón, portalámparas redondo, portalámparas plano

2 de cada uno

2*13

Solo



19

Lámpara fluorescente de 20W

1

13

colocar



20

Interruptor de cambio de fase

1

13

Solo



21

Resistencias, componentes de transformador

1

13

colocar



22

Extractor para desmontaje y montaje de motor eléctrico trifásico



3

colocar



23

Marco de sierra para metales

1

13

Manojo



24

motor monofásico

1

13

torre



25

Motor eléctrico trifásico 180W

2

2*13

torre



26

Contactor de CA

4

4*13

Solo



27

Interruptor combinado

1

13

Solo



28

Botón de carcasa de hierro 3H

1

13

Solo



29

relé térmico

2

2*13

Solo



30

Relé de tiempo

1

13

Solo



31

Transformador de 50W

1

13

Solo



32

interruptor unipolar

1

13

Solo



33

Interruptor de cuchilla trifásico

1

13

Solo



34

luz de señal

1

13

Solo



35

Enchufe eléctrico

3

3*13

Solo



36

Medidor de electricidad AC/DC

6

6*13

Solo



37

Componentes requeridos para el experimento: resistencias, potenciómetros, inductores, capacitores, transformadores, imanes de barra, etc.

1

13

colocar

El componente se empaca en una caja de unidad transparente

38

Tabla de devanado de transformador



1

abierto



39

Canaleta

2

2*13

arroz

Entrenamiento en grupo

40

Armario de doble puerta



2

individuo



41

Taburete de estudiante



25

abierto



VI. Proyectos de Formación Experimental y Práctica de Referencia
A: Sección de Prácticas

1. Uso de destornillador de prueba de bajo voltaje
2. Método de operación del extintor de incendios (demostración del maestro)
3. Dominio de la respiración artificial y la compresión torácica externa para primeros auxilios
4. Uso e identificación de herramientas comunes
5. Conexiones comunes de conductores y restauración del aislamiento
6. Desmontaje y Montaje del Soldador y Entrenamiento en Habilidad de Soldadura
7. Capacitación en Lectura de Planos Eléctricos
8. Oficio de Cableado Eléctrico
9. Instalación y cableado del circuito de lámpara fluorescente
10. Instalación del circuito de cableado directo del medidor de electricidad monofásico
11. Instalación del circuito de cableado del medidor de electricidad monofásico a través de transformador de corriente
12. Instalación del cuadro de distribución
13. Cableado interior
14. Instalación de circuito de iluminación interior
15. Uso y lectura del selector giratorio del multímetro
16. Medición de Voltaje AC
17. Medición de voltaje de CC y corriente de CC
18. Instalación de amperímetros y voltímetros
19. Medición de Resistencia
20. Uso de Megóhmetro, Pinza Amperimétrica y Medidor de Resistencia de Puesta a Tierra
21. Medición de Potencia Monofásica y Factor de Potencia
22. Instalación y cableado del medidor de energía activa trifásico de cuatro hilos
23. Instalación y cableado de medidor de energía activa trifásico de cuatro hilos mediante transformadores de corriente
24. Desmontaje y montaje común del relé de interruptor

25. Desmontaje y Montaje del Contactor de CA
26. Observación de la Estructura y Detección de Arranques Comunes
27. Fabricando un transformador pequeño
28. Inspección y Eliminación de Fallas en Transformadores Pequeños
29. Desmontaje y Pruebas de Motores de Inducción Trifásicos de Jaula de Ardilla
30. Inspección de operación del motor asíncrono trifásico de jaula de ardilla
31. Revisión Periódica de Motores Asíncronos de Jaula de Ardilla Trifásicos
32. Análisis de fallas en motores trifásicos de jaula de ardilla
33. Eliminación de fallas locales en el bobinado del estator
34. Desmontaje y montaje de los bobinados de motores de capacitor monofásico
35. Fallos y solución de problemas de motores de capacitor monofásico
36. Capacitación en instalación y mantenimiento del circuito de control manual de rotación hacia adelante
37. Control de avance por impulsos con contactor
38. Tiene control de avance autoblocante
39. Control delantero con protección contra sobrecarga
40. Enclavamiento de contactores para control de marcha adelante y reversa
41. Circuito de Control de Avance/Reversa con Enclavamiento por Pulsador
42. Circuito de control con enclavamiento compuesto de pulsadores y contactores
43. Control de contactor Control de voltaje reducido Y-Δ
44. Control de enclavamiento de los motores del husillo y de avance de la fresadora X62-W
45. Control de Relé de Tiempo Control de Arranque a Voltaje Reducido Y-△
46. Instalación Simulada del Circuito de Control para el Torno C620-1
47. Capacitación de desmontaje y montaje de motor de CC (demostración del profesor)
48. Capacitación en Mantenimiento y Reparación para Motores de CC (Demostración del Maestro)

B: Parte Experimental

1. Uso de Instrumentos de Medición Eléctrica
2. Identificación y Detección de Componentes Comunes
3. Características Volt-Amper de Componentes Lineales y No Lineales
4. Características Externas de la Fuente de Alimentación
5. Medición de Valor Potencial y Valor de Voltaje
6. Ampliando el Rango de los Amperímetros y Voltímetros
7. Verificación de las Leyes de Kirchhoff
8. Verificación de la Ley de Lenz
9. Verificación del Principio de Superposición y el Teorema de Reciprocidad
10. Verificación del Teorema de Thevenin y el Teorema de Norton
11. Transformación Equivalente de Fuentes de Voltaje y Fuentes de Corriente
12. Investigación sobre Características de Fuente Controlada
13. Experimento de Circuito de Primer Orden
14. Proceso Transitorio de Circuitos de Segundo Orden
15. Estudia las características de los componentes LC en circuitos de CC y CA
16. Condición para la transferencia máxima de potencia
17. Medición de Parámetros de Circuitos de CA
18. Características de los Componentes RLC en Circuitos de CA Sinusoidal
19. Experimento en Circuitos Serie RL y RC
20. Circuito Resonante Serie RLC
21. Conexión de circuitos de lámparas fluorescentes y mejora del factor de potencia
22. Conexiones Estrella y Triángulo de Cargas Trifásicas
23. Medición de Circuitos Trifásicos y Potencia
24. Investigación sobre Circuitos Sintonizados R-C
25. Estudio de Redes de Dos Puertos
26. Experimento de Transformador Monofásico
27. Experimento de Circuito de Inductancia Mutua
28. Uso y Arranque de Motores Asíncronos Trifásicos
29. Circuito Básico para Control de Contactores-Relés de Motores Trifásicos
30. Experimento de Control de Arranque Y-△ para Motor Trifásico
31. Experimento de Control de Secuencia de Motor Trifásico
32. Experimento de Control de Frenado del Consumo de Energía para Motores Trifásicos
33. El Circuito Más Sencillo
34. Potencial en Cada Punto de un Circuito y la Elección del Punto de Referencia
35. Conexión en serie de resistencias
36. Conexión en paralelo de resistencias
37. Conexión mixta de resistencias
38. Circuito Divisor de Voltaje con Resistencias
39. Ley de Ohm para el Circuito Completo

40. Aplicación y Condición de Equilibrio del Puente de Wheatstone
41. Método de Voltaje de Nodo
42. Método de Voltaje de Circuito
43. Método de Corriente de Rama
44. Circuito Paralelo RCL
45. Circuito en Serie
46. Estructura y Principio de Funcionamiento del Transformador
47. Primera Ley de Kirchhoff
48. Segunda ley de Kirchhoff
49. Principio del Circuito de Lámpara Fluorescente
50. Ampliar el rango del voltímetro
51. Ampliar el rango del amperímetro
52. Proceso Transitorio de Circuitos RC
53. Proceso de Transición de RL
54. Circuito en serie de condensadores
55. Circuitos Paralelos de Capacitores
56. Carga y Descarga de Capacitores
57. El papel de los capacitores en CA y CC
58. Movimiento de un imán de barra en una bobina
59. Combinación Serie y Paralelo de Capacitores
60. Circuitos de Resistencia, Inductancia y Capacitancia Puros
61. Conexión en serie de bobinas de acoplamiento magnético
62. Conexión inversa de las bobinas del acoplamiento magnético
63. Principio de funcionamiento de un óhmetro
64. Interruptor de dos vías, control de dos ubicaciones
65. Observando el bucle de histéresis con un osciloscopio
66. Ley de Ohm para Circuitos Magnéticos
67. Inductancia Mutua y Terminales Homogéneos de Dos Bobinas
68. Acoplamiento por Inductancia Mutua
69. Métodos para Mejorar el Factor de Potencia
70. Medición de la Potencia en Circuitos Monofásicos
71. Circuito de alimentación del receptor
72. Circuito de Filtro
73. Relación entre Resistencia y Temperatura: Se midió el filamento utilizando el método del amperímetro-voltímetro
Valores de resistencia a diferentes voltajes.
74. Experimento de rotación hacia adelante con contactor para motor asíncrono trifásico
75. Circuito de control con protección contra sobrecarga
76. Circuito de Control de Avance y Retroceso con Control por Botón
77. Circuito de Control de Contactor Arranque a Voltaje Reducido Estrella-Triángulo

Total
