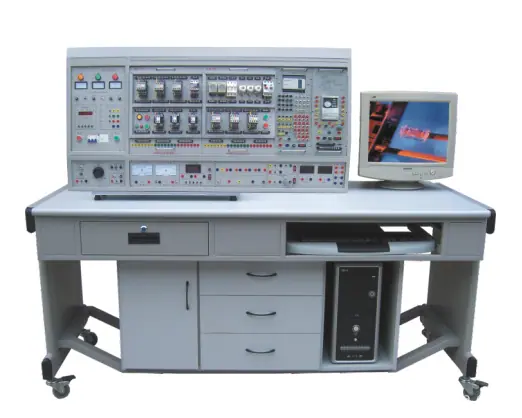

JYDW-01C Dispositivo de Entrenamiento Práctico en Habilidades y Electricista de Mantenimiento de Alto Rendimiento

I. Descripción general
El “Dispositivo de Entrenamiento Práctico de Habilidades y Electricista de Mantenimiento de Alto Rendimiento JYDW-01C” se desarrolla y produce basándose en los “Materiales de Entrenamiento en Habilidades Vocacionales para Trabajadores Mecánicos” compilados y organizados por el Centro de Orientación de Habilidades Vocacionales de la Industria de la Maquinaria. Permite la operación práctica de los circuitos de control eléctrico y los circuitos electrónicos prácticos enumerados en los libros de texto de “Tecnología para Electricista de Mantenimiento Junior”, “Tecnología para Electricista de Mantenimiento Intermedio” y “Tecnología para Electricista de Mantenimiento Avanzado”, permitiendo el dominio rápido de las técnicas prácticas y las habilidades operativas del curso. Es específico, práctico, científico y avanzado. Este dispositivo de entrenamiento no solo es adecuado para el aprendizaje y la práctica de los estudiantes, sino que también es el equipo ideal para la evaluación de habilidades de electricistas de mantenimiento junior, intermedios y avanzados por parte de los departamentos de evaluación laboral, colegios vocacionales y escuelas técnicas.
2. Características
1. El circuito de control eléctrico o los componentes experimentales del circuito electrónico están todos instalados en una placa de instalación que sirve como panel. Esto hace que la operación sea conveniente y el reemplazo fácil, permitiendo funciones ampliadas o el desarrollo de nuevos experimentos. La selección del contenido experimental es típica y práctica;
2. La estación de operación solo necesita una fuente de alimentación de CA trifásica de cuatro hilos para ponerse en uso, ocupa un área pequeña, ahorra espacio y reduce la inversión en infraestructura;
3. Los circuitos de control y los pequeños motores de acoplamiento para el entrenamiento de habilidades están especialmente diseñados para simular los sistemas de accionamiento de potencia de varios motores de fábrica, y pueden satisfacer los requisitos de entrenamiento de habilidades de los electricistas de mantenimiento para la instalación, depuración, análisis de fallas y resolución de problemas.
4. Está equipado con dispositivos de corriente residual de tipo voltaje y tipo corriente para garantizar la seguridad del operador; cada salida de fuente de alimentación tiene funciones como monitoreo y protección contra cortocircuitos, y cada instrumento de medición tiene funciones de protección confiables, lo que lo hace seguro y confiable de usar; el panel de control también tiene un temporizador y un registrador de alarmas (administrador de servicio), proporcionando un estándar unificado para evaluar las habilidades experimentales de los estudiantes.
3. Rendimiento técnico
1. Voltaje de entrada: Sistema trifásico de cuatro hilos 380V±10% 50Hz
2. Entorno de trabajo: El rango de temperatura ambiente es de -5～＋40℃, la humedad relativa es < 85% (25℃), la altitud es < 4000m
3. Capacidad del dispositivo: <1.5KVA
4. Dimensiones generales: 157×73×150cm3
IV. Proyectos Experimentales
(1) Capacitación Práctica de Control Eléctrico y Accionamiento de Motores

(II) Formación práctica integral en tecnología eléctrica y electrónica

(III) Capacitación Integral sobre PLC y Variadores de Frecuencia
(1) Capacitación Básica en PLC
1. Entrenamiento Cognitivo de PLC (Estructura de Hardware y Software, Composición del Sistema, Práctica de Instrucciones Básicas, Cableado, Descarga de Programación, etc.)
2. Práctica típica de control de motores (marcha momentánea, auto-retención, giro horario/antihorario, arranque estrella-triángulo, etc.)
3. Entrenamiento de Simulación de PLC
(2) Capacitación de Aplicación de Control Analógico de PLC

(3) Capacitación de Control Físico de PLC

(4) Capacitación Avanzada en Habilidades de PLC (Diseño, Instalación, Puesta en Marcha y Mantenimiento General)

(5) Capacitación Integral en Habilidades de Aplicación para PLC y Variadores de Frecuencia

V. Configuración del Equipo
(1) Fuente de Alimentación DW01, Pantalla de Control del Instrumento
El panel de control está hecho de hierro con una estructura de doble capa con recubrimiento en polvo texturizado mate y un panel frontal de aluminio. Proporciona alimentación de CA, alimentación de CC de alto voltaje, alimentación de CC de bajo voltaje y varios instrumentos de prueba para el experimento. Las funciones específicas son las siguientes:
1、Placa de control principal
(1) Entrada de alimentación trifásica de cuatro hilos, después de pasar por el protector de fugas, pasa por el interruptor principal y es operada por un contactor mediante botones de arranque/parada;
(2) Equipado con tres voltímetros de CA de tipo puntero de 450 V, que indican el voltaje trifásico de la entrada de alimentación;
(3) Temporizador y Registrador de Alarmas (Administrador de Servicio), normalmente usado como reloj, con funciones como establecer el tiempo experimental, alarmas temporizadas y corte de energía; también puede registrar automáticamente el número total de alarmas de fuga y alarmas fuera de rango causadas por errores de cableado u operativos, proporcionando un estándar unificado para evaluar las habilidades de entrenamiento práctico de los estudiantes.
2、Fuente de alimentación AC, DC
(1) Fuente de alimentación de excitación: CC 220V/0.5A, con protección contra cortocircuitos.
(2) Fuente de Alimentación del Inducido: Un juego de fuente de alimentación DC 0-220V/2A continuamente ajustable, con protección contra cortocircuitos.
(3) Fuente de alimentación CC estabilizada: dos canales de ±12V/0.5A, un canal de +5V/0.5A, con función de protección de recuperación automática contra cortocircuito de apagado suave.
(4) Fuente de Alimentación AC: ① Equipada con un juego de transformadores. El lado primario del transformador se puede conectar a una fuente de alimentación AC de 220V o 380V según el cableado. Después de cerrar el interruptor, el lado secundario del transformador puede emitir voltajes AC de 36V, 110V, 20V, 20V, 12V y 6.3V; ② Equipada con un juego de reguladores de voltaje monofásico, que pueden proporcionar un voltaje AC ajustable de 0-250V; ③ El panel de control está equipado con un tomacorriente de alimentación monofásico de tres polos de 220V y un tomacorriente de alimentación trifásico de cuatro polos de 380V.
3、Instrumentos AC/DC
(1) Voltímetro de CA: Un voltímetro de CA con espejo, rango 0～500V, clase de precisión 1.0.
(2) Voltímetro de CA: Un amperímetro de CA con espejo, 0～5A, clase de precisión 1.0, con funciones como alarma de sobreescala, indicación y corte total de la fuente de alimentación.
(3) Medidor de Potencia y Factor de Potencia: Compuesto por un microordenador, un chip de conversión A/D de alta precisión y un circuito de visualización totalmente digital. El modo de control de función de diálogo hombre-máquina se logra mediante control de teclas y ventanas de visualización digital. Para mejorar el rango de medición y la precisión de la prueba, se establecen ocho niveles de rango tanto en hardware como en software para juicio automático y cambio automático de marcha. La precisión de la medición de potencia es de Clase 1.0, y los rangos de voltaje y corriente son 450V y 5A respectivamente. Al medir el factor de potencia, también puede juzgar automáticamente la naturaleza de la carga (inductiva muestra "L", capacitiva muestra "C", resistiva pura no muestra). Puede almacenar 15 grupos de datos para consulta en cualquier momento.
(4) Voltímetro de CC: 1 unidad de voltímetro digital de CC, rango de medición 0～300V, pantalla de tres dígitos y medio, impedancia de entrada de 10MΩ, clase de precisión 0.5.
(5) Amperímetro de CC: 1 unidad de amperímetro digital de CC, rango de medición 0～5A, pantalla de 3.5 dígitos, clase de precisión 0.5, con funciones como alarma de sobrealcance, indicación y desconexión total de la fuente de alimentación.
4、Diodos rectificadores: Cuatro IN5408
(II) Banco Experimental
La mesa de laboratorio tiene una estructura de hierro rociado con textura mate de doble capa. La superficie de la mesa está hecha de tablero de alta densidad ignífugo, impermeable y resistente al desgaste. La estructura es robusta y el diseño es hermoso y generoso. Hay dos cajones (con cerraduras) a cada lado de la mesa.
(III) Componentes Experimentales
1．Módulo de Capacitación Práctica para Electricista de Mantenimiento DW-01 (1)
La caja montada en la pared está equipada con un relé de sobrecarga térmica, contactor de CA 380V, luces indicadoras de botón (6.3V), bloques de terminales, etc.
2. Módulo de Capacitación Práctica para Electricista de Mantenimiento DW-02 (II)
La caja colgante está equipada con fusibles tipo tornillo, fusibles de inserción, interruptores automáticos de bajo voltaje, relés temporizadores, contactores de CA, bloques de terminales, etc.
3. Módulo de Capacitación Práctica para Electricista de Mantenimiento DW-03 (III)
La caja colgante está equipada con fusibles de tipo tornillo, interruptores selectores, válvulas solenoides, interruptores cruzados, interruptores de límite, etc.
4. Módulo de Capacitación Práctica para Electricista de Mantenimiento DW-04 (V)
La caja colgante está equipada con relés de sobrecorriente CA, relés de sobrecorriente CC, rectificadores, tubos fluorescentes, bloques de terminales, etc.
5. Módulo de Capacitación Práctica de Habilidades de Electricista DW-05 (4)
Proporcionar dos juegos de resistencias de disco de 90Ω×2/1.3A; un juego de resistencias de disco de 900Ω×2/0.41A.
6. Rack de montaje para host de PLC
Equipado con host Mitsubishi FX1N-40mR, E/S digitales integradas (24 entradas digitales, 16 salidas digitales), puerto de comunicación RS-422, cable de programación de comunicación SC-09 y puertos de entrada/salida adaptadores, interruptores, etc. Configurado aleatoriamente con software de enseñanza de simulación y software de configuración de control industrial.
7. Banco de Demostración de Entrenamiento de PLC

8. Banco de Pruebas de Convertidor de Frecuencia
Configure el variador Mitsubishi FR-S520, equipado con una interfaz de comunicación RS485 y panel de operación BOP.
9. Sistema de Medición de Velocidad con Riel Guía Motorizado y Codificador Óptico
Un juego de sistema de medición de velocidad de disco de código Guangguang (equipado con codificador fotoeléctrico importado), 1 juego de rieles guía de acero inoxidable, buena planitud de la pista, sin deformación por estrés, buena concentricidad.
10. Un conjunto de software de configuración de control industrial:
Abre el entorno de programación de software, y cualquier formación práctica puede editar un gráfico de barras configurable que sea visualmente intuitivo, dinámico y tenga buenos efectos digitales, y realizar una enseñanza de seguimiento dinámico para la formación práctica.
11. Un conjunto de software de capacitación y simulación de PLC:
(1) Visualización en tiempo real del estado operativo del PLC a través del entorno virtual PLASH
(2) Puede realizar el cableado virtual del PLC y realizar la verificación de errores en el cableado
（3）Funciones como capacitación en programación de PLC, escritura y prueba de programas de PLC, etc.
(4) Realizar la simulación de operación del PLC y verificar programas erróneos
12. Caja de resistencias para motor asíncrono de rotor bobinado
13. Placa de Montaje de Circuitos Electrónicos
Fijación de la placa de circuito impreso durante la depuración de placas de circuito electrónico
14. Motor de Corriente Continua Compuesto DC220V
15. Motor de inducción trifásico jaula de ardilla AC220V (Y)
16. Motor de CA trifásico de jaula de ardilla 380V (Y/△)
17. Motor asíncrono de dos velocidades AC380V (△/YY)
18. Motor asíncrono trifásico de rotor bobinado AC380V (Y)
19. Motor síncrono trifásico CA 380V (Y)
