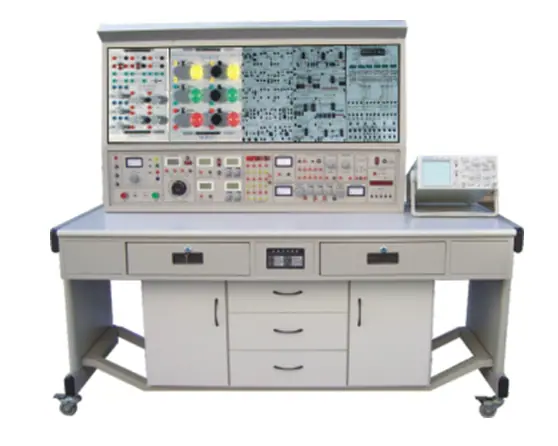

JYSXK-790F Dispositivo de Entrenamiento Práctico y Evaluación para Electricista y Tecnología Electrónica • Accionamiento Eléctrico



Este dispositivo es un producto desarrollado por nuestra empresa de acuerdo con los requisitos del "Plan para la Reforma del Currículo de Educación Profesional y la Construcción de Libros de Texto en el Siglo XXI" del Ministerio de Educación, y está diseñado según los requisitos de enseñanza y capacitación práctica de la educación profesional. El contenido de capacitación práctica cubre proyectos de capacitación práctica para cursos como "Análisis de Circuitos", "Fundamentos de Ingeniería Eléctrica", "Ingeniería Eléctrica", "Tecnología Electrónica Analógica", "Tecnología Electrónica Digital", "Control de Motores" y "Control de Relés y Contactores". Tiene una estructura razonable y los componentes de capacitación práctica son del tipo caja enchufable, lo que facilita agregar o expandir proyectos de capacitación práctica. Este dispositivo es adecuado para salas de capacitación recién construidas o ampliadas en institutos técnicos superiores, colegios universitarios, escuelas secundarias técnicas y otras escuelas vocacionales, proporcionando equipo de capacitación ideal para que las escuelas ofrezcan rápidamente cursos de capacitación práctica.
1. Rendimiento técnico
1. Entrada de Alimentación: Trifásica de cuatro hilos (o trifásica de cinco hilos) ~380V±5% 50Hz
2、Temperatura: -10℃~+40℃, Humedad relativa < 85% (25℃)
3、Capacidad del dispositivo: <1.5KVA
4、Peso: 150Kg
5、Dimensiones generales: 1400 mm × 700 mm × 1500 mm
II. Configuración Básica y Funciones del Dispositivo de Entrenamiento
Este banco de entrenamiento está compuesto principalmente por una pantalla de entrenamiento, cajas colgantes de entrenamiento, una mesa de entrenamiento, etc.
(1) Pantalla de Prácticas
La pantalla de entrenamiento tiene una estructura de hierro con recubrimiento en polvo texturizado mate de doble capa y un panel de aluminio. Proporciona alimentación de CA, alimentación regulada de CC, fuente de corriente constante, generador de señales de función, instrumentos de prueba y componentes de entrenamiento para la caja colgante de entrenamiento. Las funciones específicas son las siguientes:
1、Sección de control y fuente de alimentación de CA
(1) Proporciona una fuente de alimentación de CA trifásica fija de 380 V, con su salida controlada independientemente por un interruptor combinado. Los cortocircuitos directos fase a fase y línea a línea, o las sobrecargas, se monitorizan y protegen automáticamente en todo momento mediante un microcontrolador. La alimentación de trabajo del banco de entrenamiento se controla mediante botones de arranque y parada después de que se activan los interruptores diferenciales de tipo corriente y tipo voltaje. Cuenta con funciones de alarma y restablecimiento.
(2) Proporcionar un canal de fuente de alimentación de CA monofásica 0-250V/2A continuamente ajustable (equipado con un regulador de voltaje monofásico de 0.5KVA). Al mismo tiempo, se puede obtener un conjunto de fuente de alimentación de CC continuamente ajustable de 0-240V a través de la etapa de rectificación, con un medidor que indica el valor de voltaje de salida.
(3) Proporciona fuentes de alimentación de CA de bajo voltaje de 2V, 4V, 6V, 8V, 10V, 12V, 14V, 16V, 18V, 20V, 24V, con una corriente de 1.5A.
(4) Proporcionar 2 enchufes de 220V para suministrar energía a instrumentos externos.
(5) Equipado con un juego de tubos de lámpara fluorescente de 250V/30W y soportes para entrenamiento práctico.
2、Parte de la fuente de alimentación de CC
(1) Fuente de alimentación de corriente constante y voltaje constante de doble canal, ambos canales tienen un voltaje de salida de 0-30V, relé de cambio automático de rango incorporado. Ajuste continuo con potenciómetros multivuelta para un uso conveniente. La corriente de salida máxima es de 1.5A, con una función de protección de limitación de corriente preestablecida, la salida tiene medidores digitales de corriente y voltaje de clase 0.5, estabilidad de voltaje 10-2, estabilidad de carga 10-2, voltaje de rizado 5mv.
(2) Fuente de alimentación regulada de CC de bajo voltaje: +5V, corriente 0.5A, con indicación de medidor.
3、Generador de Señales de Función: Genera onda sinusoidal, onda cuadrada, onda triangular
(1) Rango de Frecuencia: 5Hz-550KHz, incluyendo cinco bandas de frecuencia.
(2) Indicación de frecuencia: Se lee directamente del medidor de Hz.
(3) Rango de salida de voltaje: Onda sinusoidal 5 Hz - 250 kHz > 4.5 V, 250 kHz - 550 kHz > 3.5 Hz
Atenuación de tres niveles: 0 dB, 20 dB, 40 dB, con ajuste fino continuo
Onda Cuadrada: 5Hz-250KHz > 4.5V, 250KHz-550KHz > 3.5Hz, Amplitud Ajustable Continuamente
Onda triangular: 5 Hz - 250 kHz > 1 V
4. Pulsos de conteo continuo: Frecuencia de salida 0.5-300KHz.
5. Pulso Único: Puede emitir un par de pulsos positivos y negativos cada vez.
6、Panel de Instrumentos
(1) Un voltímetro AC digital de valor verdaderamente efectivo, rango de medición: 0-500V, clase de precisión 0.5, pantalla de tres y medio dígitos.
(2) Un amperímetro digital AC de valor RMS verdadero, rango de medición: 0-2000mA, clase de precisión 0.5, pantalla de tres y medio dígitos.
(3) Un voltímetro digital de CC, rango de medición: 0-200V, clase de precisión 0.5, pantalla digital de tres dígitos y medio.
(4) Un amperímetro digital de CC, rango de medición: 0-2000mA, clase de precisión 0.5, pantalla digital de tres dígitos y medio.
(5)Medidor inteligente monofásico de potencia y factor de potencia
Compuesto por un microordenador, un chip de conversión A/D de alta velocidad y alta precisión, y un circuito de pantalla totalmente digital. La función de diálogo hombre-máquina y el modo de control se realizan mediante la entrada de teclas y la ventana de visualización digital. Para mejorar el rango de medición y la precisión de la prueba, las señales de muestreo del voltaje y la corriente instantáneos del objeto medido se convierten mediante A/D, y se utiliza un DSP dedicado para calcular la potencia activa. La precisión de la medición de potencia es de nivel 0.5, y los rangos de voltaje y corriente son 450V y 5A respectivamente. Puede medir la potencia activa, el factor de potencia y la naturaleza de la carga; también puede almacenar y registrar datos de resultados de prueba para 15 grupos de potencia y factor de potencia, y consultarlos grupo por grupo.
(6) Un microamperímetro de CC tipo puntero, rango 100 µA, clase de precisión 1.5.
7、Decodificador de Siete Segmentos: 6 juegos de decodificadores de siete segmentos y los tubos de visualización de siete segmentos correspondientes
8、Pantalla de Nivel Lógico: Pantalla LED de 8 bits
9. Interruptor de Nivel Lógico: Salida de nivel de interruptor de 8 bits
10、Administrador de Experimentos
Se utiliza como reloj en tiempos normales y tiene funciones para configurar el tiempo de entrenamiento, alarmas temporizadas y corte de energía. Además, registra automáticamente el número total de alarmas de fuga causadas por errores de cableado u operativos, proporcionando un estándar unificado para evaluar las habilidades de entrenamiento práctico de los estudiantes.
(II) Cápsula de Entrenamiento y Accesorios
1、DGJ-01 Principios Básicos de Circuitos de CC Mural (1)
2、DGJ-02 Mural de Principios Básicos del Circuito de Corriente Continua (II)
3、DGJ-03 Principios Básicos del Circuito Magnético y de Corriente Alterna Tablero de Pared (III)
4、Caja de Carga AC Trifásica DGJ-04 (4)
5、Póster de Leyes y Teoremas Básicos DGJ-05 (V)
6、Circuito Amplificador de Transistores DZJ-01
7、DZJ-02 Transistor de Efecto de Campo y Circuito Amplificador con Retroalimentación Negativa
8、Aplicaciones del Amplificador Operacional DZJ-03 (1)
9. AplicACIONES DEL AMPLIFICADOR OPERACIONAL INTEGRADO DZJ-04 (II)
10、Aplicación del Amplificador Operacional Integrado DZJ-05 (Parte 3)
11、Circuito Oscilador y Circuito Amplificador DZJ-06
12、Circuito de Fuente de Alimentación Regulada de CC DZJ-07
13、Circuitos Digitales DZJ-08
14、DZJ-09 Entrenamiento Práctico Integral
15、Placa perforada y componentes de control eléctrico (1 placa perforada, 1 interruptor de desconexión trifásico, 4 contactores de CA, 1 relé temporizador, 1 relé de sobrecarga térmica, 2 pulsadores de carcasa metálica, 1 bloque de terminales con 20 orificios)
16、Un motor de CA trifásico de jaula de ardilla (380V Y/△ 180W)
17、Juego de cables de conexión
18、Un juego de herramientas como pinzas de punta fina, destornilladores, pelacables, etc.
(III) Tabla de Entrenamiento
La mesa de entrenamiento está hecha de hierro, de doble capa, con textura mate y recubrimiento en polvo. La superficie de la mesa está hecha de tablero de alta densidad ignífugo, impermeable y resistente al desgaste. La estructura es robusta y el diseño es bonito y generoso.
III. Proyecto de Formación Práctica
(1) Capacitación Práctica en Habilidades Eléctricas Básicas
(1) Principios básicos de los circuitos de CC

1. Uso de instrumentos eléctricos y cálculo de errores de medición
2. Métodos para Reducir los Errores de Medición de Instrumentos
3. Midiendo la Resistencia mediante el Método Volt-Amperimétrico
4. Medición de las Características Externas de la Fuente de Alimentación
5. Conexiones en Serie, Paralelo y Mixtas de Resistencias
6. Principio de Funcionamiento del Amperímetro
7. Principio de Funcionamiento del Voltímetro
8. Principio de Funcionamiento de un Óhmetro
9. Ley de Ohm
10. Teorema de Reciprocidad
11. Teorema del Vector
12. Teorema de Norton

13. Puente de Wheatstone
14. Condiciones para obtener la máxima potencia de una carga
15. Relación entre resistencia y temperatura:
Los valores de resistencia del filamento a diferentes voltajes no se obtuvieron utilizando el método voltiamperimétrico.
16. Primera Ley de Kirchhoff
17. Segunda ley de Kirchhoff
18. Medición de Potencial en un Circuito
19. Principio de Superposición
20. Control de interruptor de escalera desde dos ubicaciones
21. Fuente de Corriente Controlada por Voltaje
22. Fuente de voltaje controlada por voltaje

(2) Principios Básicos de Circuitos de CA y Magnéticos

1. Circuitos en serie y en paralelo
2. Circuitos Serie, Paralelo y Mixtos de Capacitores
3. El papel del condensador C en CA y CC
4. Circuito de CA monofásico
5. Conexión del Circuito de Lámpara Fluorescente
6. Métodos para Mejorar el Factor de Potencia
7. Medición de Parámetros de Circuitos de CA
8. Características de los Componentes RLC en Circuitos de CA Sinusoidal
9. Principio de Funcionamiento del Transformador de Soldadura
10. Prueba en Vacío del Transformador
11. Prueba de Transformador Bajo Carga
12. Principio del Transformador de Corriente
13. Principio del Transformador de Voltaje
14. Conexión inversa de las bobinas del acoplamiento magnético
15. Conexión en Serie de Bobinas de Acoplamiento Magnético

16. Conexión en estrella trifásica
17. Conexión en triángulo de carga trifásica
18. Transformación Equivalente de Circuitos Estrella y Delta
19. Intercambiar estrella y triángulo
20. Circuito Resonante
21. Red de Tuning RC
22. Proceso Transitorio de un Circuito RC de Primer Orden
23. Proceso Transitorio de Circuitos RL de Primer Orden
24. Respuesta de Circuitos de Segundo Orden
25. Circuito Serie RL
26. Circuito Serie RC
27. Circuito Paralelo RCL
28. El Papel de los Inductores en Circuitos de CA y CC
29. Fenómeno de autoinducción durante el encendido y apagado

(3) Control Eléctrico

1. Uso de motor asíncrono trifásico de jaula de ardilla
2. Control de Arranque Directo de Motores Asíncronos Trifásicos
3. Control de Marcha Lenta de Motor Asíncrono Trifásico

4. Control de auto-bloqueo de motor asíncrono trifásico
5. Control de Avance y Reversa con Enclavamiento de Contactores
6. Enclavamiento doble de contactores y botones para control de marcha adelante y atrás

(II) Capacitación Práctica en Tecnología Eléctrica
(1) Capacitación en Habilidades Básicas para Circuitos Analógicos

1. Características directas de un diodo
2. Características Inversas de un Diodo
3. Características de Conmutación de los Diodos
4. Recortador de Diodos
5. Limitador de Diodos
6. Características de Entrada y Salida del Transistor
7. Amplificador Básico de Transistores
8. Limitador de Transistor
9. Circuito de Fuente de Voltaje Constante
10. Circuito de Fuente de Corriente Constante
11. Características de Conmutación del Transistor
12. Circuitos Prácticos de Transistores
13. Amplificador de Señal Pequeña de Baja Frecuencia
14. Amplificación de voltaje de señal pequeña de un solo polo con carga
15. Circuito de Polarización de Retroalimentación Negativa de Voltaje
16. Circuito de Retroalimentación Negativa de Corriente en Serie
17. Circuito de Retroalimentación Negativa en Serie
18. Circuito de Retroalimentación Negativa de Voltaje en Paralelo
19. Circuito de Retroalimentación Negativa de Corriente Paralela
20. Circuito Seguidor de Emisor
21. Circuito de Salida de Emisor Común
22. Uso de una resistencia para elevar el potencial del emisor
23. Uso de un diodo Zener para aumentar el potencial del emisor
24. Eliminación de la autooscilación mediante retroalimentación negativa
25. Amplificador de Señal Pequeña de Tubo Único
26. Amplificador de dos etapas de doble triodo
27. Amplificador de tubo con efecto de anillo
28. Circuito de Auto-Polarización Divisor de Voltaje con Transistor de Efecto de Campo
29. Uso de condensadores para atenuar el voltaje de alta frecuencia
30. Seguidor de Emisor
31. Amplificador diferencial
32. Amplificador Diferencial de Cola Larga
33. Entrada Diferencial Salida de un Solo Extremo
34. Amplificador de Simetría Complementaria OTL
35. Amplificador de Potencia OTL
36. Amplificador Operacional de Entrada Diferencial
37. Oscilador de Desplazamiento de Fase RC
38. Oscilador de puente de PC
39. Oscilador Inductivo
40. Oscilador de Cristal de Cuarzo
41. Oscilador de Tres Puntos de Capacitor
42. Oscilador de retroalimentación por transformador
43. Red Sintonizada de Doble T
44. Oscilador de Onda Cuadrada
45. Oscilador de Onda Triangular
46. Oscilador de Onda Sinusoidal
47. Oscilador de Audio
48. Oscilador de Onda Senoidal Onda Cosenoidal

49. Circuito Básico del Amplificador Diferencial
50. Amplificador Diferencial de Fuente de Corriente Constante
51. Amplificador Diferencial de Doble Alimentación
52. Entrada de un solo extremo, salida de un solo extremo
53. Entrada Diferencial Salida de Doble Extremo
54. Fuente de Voltaje Constante Fuente de Corriente Constante
55. Amplificador Complementario de Simetría OTL de Tres Tubos
56. Amplificador de Potencia Push-Pull Complementario OTL de Cuatro Tubos
57. Amplificador de Potencia Integrado
58. Características Volt-Ampere de un Diodo
59. Característica de Bloqueo de CC Capacitivo
60. Principio Básico de Amplificación de los Transistores
61. Circuito de Base Común
62. Circuito de Emisor Común
63. Circuito de Colector Común
64. Circuito de Polarización con Retroalimentación Negativa de Corriente Divisor de Voltaje
65. Estabilización del punto de operación con un termistor
66. Punto de Operación Estable del Diodo
67. Circuito Amplificador de Fuente Común
68. Circuito Amplificador de Drenaje Común
69. Circuito Amplificador de Puerta Común
70. Amplificador operacional de modo común
71. Medidas de Protección de Entrada de Modo Común
72. Circuito Básico de Amplificador Operacional Inversor
73. Circuito Amplificador Inversor Básico
74. Medidas de Protección de Entrada Invertida
75. Operación de suma de entrada en fase
76. Operación de suma de entrada de doble extremo
77. Amplificador Sumador Inversor
78. Circuito Comparador de Cruce por Cero Simple
79. Circuito de Comparación de Doble Límite
80. Circuito Básico de Filtro Paso Banda
81. Oscilador de Onda Cuadrada
82. Circuito Rectificador-Filtro Transformador
83. Circuito Rectificador de Puente y Regulador de Voltaje
84. Circuito Rectificador Multiplicador de Voltaje
85. Regulador de voltaje integrado de tres terminales
86. Regulador de Voltaje Integrado Ajustable de Tres Terminales
87. Filtro Electrónico
88. Fuente de Alimentación Regulada de Ajuste Continuo
89. Arranque Suave para Fuente de Alimentación Regulada
90. Diodo RC almacenamiento발可控硅
91. Regulador Electrónico de Voltaje
92. Circuito de Disparo de Tiristor
93. Estabilizador de Voltaje con Etapa de Amplificación
94. Estabilizador de Voltaje en Paralelo
95. Regulador de Voltaje en Serie

(2) Capacitación en Habilidades Básicas en Circuitos Digitales

1. Pruebas de Parámetros de Puertas Lógicas Integradas TTL
2. Pruebas de Parámetros de Puertas Lógicas CMOS
3. Aplicaciones de las Puertas Integradas TTL de Colector Abierto y las Puertas de Salida de Tres Estados
4. Experimenta con circuitos de compuertas AND, NOT, OR y NAND
5. Realización del Circuito Sumador a la Mitad
6. Experimento de Circuito Sumador Completo
7. Experimento de Flip-Flop RS
8. Experimento de Flip-Flop D
9. Experimento JK de Chanclas
10. Experimento de Chanclas T
11. Conversión de un Flip-Flop JK a un Flip-Flop D
12. Conversión de flip-flop tipo D a flip-flop tipo JK
13. Experimento de Control
14. Registros de Desplazamiento MSI y sus Aplicaciones
15. Decodificador y su método de transformación

16. Selector de Datos y Diseño Lógico MSI
17. Circuito Monostable Diferencial
18. Multivibrador de anillo
19. Uso de compuertas lógicas para construir codificadores, decodificadores y multiplexores
20. Diseño de Circuitos Combinacionales – Conversión de Codificación
21. Diseño de Circuitos Combinacionales (Segunda Parte) - Circuito de Visualización
22. Diseño de Circuitos Secuenciales Síncronos
23. Diseño de Circuitos Secuenciales de Computadora
24. Pruebas y Aplicación del Temporizador Integrado
25. Experimento de Circuito Integrado CMOS de Conversión A/D, D/A
26. Circuitos de puerta NOT y puerta NOR de diodos
27. Circuitos de compuerta NOT, compuerta NAND, compuerta NOR a transistor
28. Contador regresivo decimal asíncrono
29. Contador sumador decimal asíncrono
30. Experimento de Entrenamiento de Habilidad Integral – Cronómetro Electrónico

(3) Capacitación Práctica de Circuitos Integrados

1. Circuito de control de temperatura
2. Circuito de Encendido/Apagado Automático para Ventilador de Extracción
3. Circuito de control fotoeléctrico
4. Interruptor de Circuito de Control Fotoeléctrico
5. Luces de navegación
6. Circuito de Timbre Musical

7. Circuito de Timbre Electrónico
8. Alarma Electrónica
9. Alarma de música
10. Flash
11. Circuito de atenuación para lámpara de escritorio doméstica

(III) Capacitación en Propulsión Eléctrica

1. Circuito de control de rotación hacia adelante con interruptor de cuchilla
2. Circuito de control de avance por impulsos del contactor
3. Presenta un circuito de control de rotación hacia adelante autoblocante.
4. Circuito de control de rotación hacia adelante con protección contra sobregiro
5. Circuito de control de interruptor de inversión para giro hacia adelante y hacia atrás
6. Circuito de control de inversión con enclavamiento de contactores
7. Circuito de control de avance y retroceso con enclavamiento de botones pulsadores
8. Circuito de Control de Enclavamiento Compuesto de Botón/Contactor
9. Circuito de control de recorrido alternativo automático
10、Circuito de arranque con reducción de voltaje mediante resistencia serie controlada por contactor
11. Circuito de control de reducción de voltaje con resistencia en serie controlada por relé de tiempo
12. Arranque a voltaje reducido Y/Δ Manual

13. Control de Contactor Arranque a Voltaje Reducido Y/△
14. Control por relé de tiempo de arranque a tensión reducida Y/Δ
15. Circuito de control de arranque automático tipo QX3-13 Y/△
16. Circuito de control de frenado por consumo de energía rectificador de media onda
17. Circuito de control de frenado por consumo de energía rectificador de onda completa
18. Circuito de control eléctrico del torno C620
19. Arranque manual a tensión reducida
20. Circuito de control de frenado por inversión de operación monofásica
21. Circuito de control eléctrico de polipasto eléctrico
22. Circuito de control eléctrico del torno C6163
23. Circuito de control circuito de enclavamiento
24. Circuito de control de enclavamiento del circuito principal

Total
