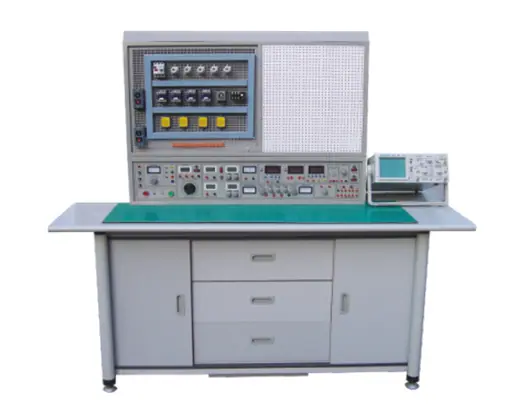

JYKL-745B Electricista General, Experimento de Electrónica y Electricista, Habilidades de Electrónica Formación Práctica Integral y Examen
I. Descripción general:
Este dispositivo integrado de experimentación y capacitación puede completar experimentos para cursos como "Ingeniería Eléctrica", "Principios de Ingeniería Eléctrica" y "Tecnología Electrónica". También puede completar capacitación práctica para materias como "Capacitación en Habilidades Eléctricas", "Capacitación Práctica Eléctrica", "Circuitos de Control de Accionamiento de Potencia y Capacitación en Habilidades" y "Capacitación en Habilidades Electrónicas". Además, se puede expandir para la experimentación y capacitación práctica en cursos como control programable PLC y tecnología de conversión de frecuencia. La parte experimental se completa en una placa experimental universal de nueve agujeros y puede realizar proyectos experimentales como circuitos AC/DC, osciladores, circuitos magnéticos, amplificadores operacionales, circuitos rectificadores, circuitos amplificadores AC/DC y circuitos lógicos digitales. La parte de evaluación de la capacitación práctica eléctrica se completa en un tablero de clavijas, que se asemeja mucho a un sitio industrial. Enfatiza la habilidad manual y ofrece métodos de capacitación flexibles, permitiendo la finalización de elementos de evaluación como "Uso de Herramientas e Instrumentos", "Capacitación Básica en Habilidades Eléctricas", "Instalación, Mantenimiento y Diagnóstico de Fallas de Motores Eléctricos", "Instalación, Puesta en Marcha y Mantenimiento de Circuitos Básicos de Control de Motores Eléctricos" y "Análisis de Fallas y Solución de Problemas de Circuitos de Control Eléctrico de Maquinaria de Producción Común". La capacitación práctica en habilidades electrónicas reforma el modelo tradicional de enseñanza práctica de laboratorio. Al practicar habilidades operativas básicas y ensamblar y depurar más de treinta tipos de circuitos prácticos nuevos, los estudiantes dominan el funcionamiento y la depuración de productos electrónicos y adquieren habilidades en procesos de soldadura y ensamblaje de circuitos. Este dispositivo es un producto ideal para actualizar laboratorios existentes o para construir y expandir laboratorios en escuelas superiores, secundarias, vocacionales y técnicas.
2. Características:
1. Puede completar simultáneamente experimentos eléctricos y electrónicos y realizar evaluaciones prácticas de entrenamiento eléctrico y electrónico, ahorrando en gran medida espacio de laboratorio y personal de gestión.
2. La caja de componentes en la sección experimental es transparente, proporcionando buena visibilidad. La tapa y el cuerpo de la caja utilizan una estructura de ajuste a presión diseñada científicamente, lo que facilita el mantenimiento y el desmontaje. Los componentes se pueden conectar a la placa de experimentos universal de nueve orificios en cualquier configuración para formar circuitos experimentales, ofreciendo flexibilidad. Esto permite a los estudiantes aplicar de forma flexible sus conocimientos aprendidos y dominarlos rápidamente.
3. La parte de formación práctica se completa en un tablero perforado, que es cómodo y flexible de operar, fácil de reemplazar, cercano al entorno industrial y fácil de expandir las funciones de formación o llevar a cabo nuevos proyectos de formación.
4. Proyectos de formación experimental y práctica ricos, funciones completas del dispositivo.
5. Está equipado con un protector de fugas tipo voltaje-tipo corriente y un dispositivo de monitoreo automático de proceso completo de microcomputadora de un solo chip. En caso de sobrecarga o cortocircuito, la fuente de alimentación se puede cortar automáticamente. La fuente de alimentación de trabajo solo se puede reiniciar después de que se haya solucionado la falla. Esto garantiza la seguridad del equipo y de los operadores.
6. El estándar de referencia son 12 escritorios para estudiantes y 1 escritorio para profesor en un aula de un solo ambiente. Los usuarios pueden aumentar o disminuir el número de escritorios según sea apropiado en función del número de estudiantes. El escritorio del profesor se puede utilizar para demostraciones y también para controlar por separado la potencia de trabajo de los escritorios de los estudiantes.
3. Rendimiento técnico:
1. Fuente de alimentación operativa: Trifásica de cuatro hilos (o trifásica de cinco hilos) ~380V±5% 50Hz
2、Temperatura：-10℃～40℃，Humedad relativa＜85%（25℃）
3、Capacidad del equipo: <1KVA
4、Peso：200Kg
IV. Composición Funcional
1、Fuente de Alimentación y Parámetros：
1.1 Entrada de Alimentación: Alimentación trifásica de cuatro hilos, la luz indicadora se ilumina al recibir la entrada
1.2 Salida de Potencia: Después de encender la alimentación principal, presione el botón de inicio y se activará la salida de alimentación de CA trifásica de cuatro hilos. Un voltímetro de CA de 450 V indica el voltaje de salida. Hay un interruptor 0/1 para controlar individualmente la salida de la alimentación trifásica.
1.3 Fuente de Alimentación AC/DC Ajustable: Salida de alimentación AC ajustable continuamente de 0～240V, con indicación de medidor. Corriente de salida máxima 2A, simultáneamente tiene salida de alimentación DC de 0-250V (equipado con un regulador de voltaje monofásico de 0.5KVA)
Fuente de Alimentación de Corriente y Voltaje Constante de Doble Canal 1.4: Cuenta con protección contra sobrecarga y cortocircuito. Ambos voltajes de salida son de 0-30V. Relé de cambio de rango automático incorporado, ajuste continuo con potenciómetros multivuelta para facilitar su uso. La corriente de salida máxima es de 2A, con una función de preselección de valor de corriente. Estabilidad de voltaje < 10-2, estabilidad de carga < 10-2, voltaje de rizado < 5mV.
Fuente de alimentación regulada de CC de 1,5 V: Fija +5 V, corriente 0,5 A.
Fuente de Alimentación de CA de Bajo Voltaje 1.6V: Suministra energía de 2V, 4V, 6V, 8V, 10V, 12V, 14V, 16V, 18V, 20V, 24V, corriente máxima 1.5A.
2. Protección de Seguridad: Equipado con protectores de fuga tipo voltaje y tipo corriente, y un microordenador de un solo chip para control automático y monitoreo de todo el proceso. En caso de sobrecarga o cortocircuito, la alimentación principal se corta automáticamente. Después de solucionar el problema, la energía se puede reiniciar presionando el botón de reinicio, garantizando la seguridad de los operadores y el equipo.
3、Generador de Funciones (Onda Sinusoidal, Onda Triangular, Onda Cuadrada)
3.1 Rango de Frecuencia: 5 Hz a 550 KHz dividido en cinco bandas de frecuencia.
3.2 Indicación de Frecuencia: Leer directamente del frecuencímetro.
Rango de Voltaje de Salida de 3.3V: Onda Sinusoidal 5Hz-250KHz > 4.5V, 250KHz-550KHz > 3.5Hz
Atenuación de tres niveles: 0 dB, 20 dB, 40 dB, con ajuste fino continuo
Onda Cuadrada: 5Hz-250KHz > 4.5V, 250KHz-550KHz > 3.5Hz, Amplitud Ajustable Continuamente
Onda triangular: 5 Hz - 250 kHz > 1 V
4. Fuente de pulso único: Cada vez que se acciona el interruptor basculante, se puede emitir un par de pulsos positivos y negativos.
5、Conteo de Pulsos: 0.5Hz-300KHz, frecuencia continuamente ajustable.
6、Amplificador de Potencia de Audio: Voltaje de audio de entrada no inferior a 10mV, potencia de salida no inferior a 1W, volumen ajustable, con altavoz incorporado, utilizado para la amplificación de circuitos amplificadores, también se puede usar como instrumento de seguimiento de señales.
7. Un microamperímetro digital de CC, diseñado utilizando un convertidor AD de alto rendimiento de la empresa ECL emparejado con una unidad MPU de alta velocidad. Cuenta con un modo de control de función de diálogo hombre-máquina implementado a través de control por teclas y una ventana de visualización digital. Tiene rangos automático y manual, con un rango de medición de 0-2000 mA. Los rangos manuales son: 20 mA, 200 mA, 2000 mA. La precisión de medición es de clase 0.5. Tiene funciones de almacenamiento y consulta de datos. Tiene funciones de alarma e indicación de sobrealcance.
8、Amperímetro AC RMS verdadero inteligente uno
Se construye un display totalmente digital y un amperímetro de CA de rango completo utilizando un microordenador de un solo chip como circuito de prueba de control principal. Logra modos de control de función de diálogo hombre-máquina a través de control por teclas y una ventana de visualización digital. Puede realizar mediciones RMS verdaderas de señales de CA (20-20 KHz), con un rango de medición de 0-5 A. El rango se juzga y cambia automáticamente. La precisión es de nivel 0.5, con una pantalla digital de cuatro dígitos. También puede almacenar, consultar y modificar datos (15 grupos en total, memoria de apagado).
9、Medidor Inteligente de Potencia y Factor de Potencia
Diseñado con un DSP dedicado de 24 bits, un convertidor AD de alta precisión de 16 bits y una unidad MPU de alta velocidad, implementa modos de control de función de diálogo hombre-máquina mediante entrada de teclas y una ventana de visualización digital. El software adopta un concepto de diseño RTOS y está equipado con software de monitoreo para PC para mejorar las capacidades de análisis. La precisión de la medición de potencia es de Nivel 1.0, el rango de medición del factor de potencia es de 0.3-1.0, y los rangos de voltaje y corriente son de 450 V y 5 A, respectivamente. Puede identificar automáticamente la naturaleza de la carga (los inductivos muestran "L", los capacitivos muestran "C", los puramente resistivos no muestran nada) y puede almacenar 15 conjuntos de datos de medición para consultar en cualquier momento.
V. Composición y Equipamiento del Aula (Ejemplo: 1 escritorio para el maestro, 12 escritorios para estudiantes)
1. Hay 12 pantallas de entrenamiento experimental, con una equipada para cada puesto de estudiante. El material es hierro con recubrimiento en polvo mate de doble capa. El lado izquierdo es un panel perforado y el lado derecho es un panel experimental universal de nueve agujeros. La parte inferior contiene la unidad de alimentación, señal y control.
2. Mesa de Operación: Estructura de marco de aluminio, tablero hecho de tablero de alta densidad ignífugo, impermeable y resistente al desgaste. Total de 12 mesas, dos asientos por mesa, tablero equipado con una alfombrilla de goma para proteger la superficie, la parte inferior del cuerpo de la mesa es un gabinete de almacenamiento de componentes para colocar componentes.
3、Escritorio del Profesor 1 unidad: Compuesto por una pantalla de demostración de entrenamiento experimental, un escritorio y una fuente de alimentación y controlador para los estudiantes. Se puede utilizar para explicaciones y demostraciones de entrenamiento experimental, y también puede controlar individualmente la potencia de trabajo de los escritorios de los estudiantes para mejorar el factor de seguridad.
4、Configuración del Equipo (tomando como ejemplo el estándar de referencia: 1 estación de profesor, 12 estaciones de estudiante es decir 25 asientos):
número de serie | Nombre | Cantidad por unidad | Número total de habitaciones | unidad | Observación |
1 | Modelo de Reanimación Humana |
| 1 | individuo | Demostración del maestro |
2 | Extintor de incendios |
| 1 | Solo | Demostración del maestro |
3 | corriente continua |
| 1 | torre | 100W，Demostración de Desmontaje por el Profesor |
4 | Ejercicio de pistola | 1 | 13 | Manojo |
|
5 | multímetro, llave inglesa, pinzas de punta fina, alicates de corte, pelacables, etc. herramientas de electricista | 1 | 13 | colocar |
|
6 | Soldador y soporte para soldador | 1 | 25 | colocar |
|
7 | Multímetro de Puntero MF-50 | 1 | 13 | Solo |
|
8 | Multímetro Digital 890B+ | 1 | 13 | Solo |
|
9 | Medidor de electricidad monofásico | 1 | 13 | Solo |
|
10 | Medidor de electricidad trifásico | 1 | 13 | Solo |
|
11 | Transformador de corriente | 3 | 3*13 | Solo |
|
12 | Megger | 1 | 13 | Solo |
|
13 | Amperímetro de pinza | 1 | 13 | Solo |
|
14 | Tacómetro |
| 1 | Solo | Para el escritorio del maestro |
15 | Máquina bobinadora de transformadores |
| 2 | Solo | Entrenamiento en grupo |
16 | Caja de fusibles | 3 | 3*13 | Solo |
|
17 | fusible | 6 | 6*13 | Solo |
|
18 | interruptor de cordón, portalámparas redondo, portalámparas plano | 2 de cada uno | 2*13 | Solo |
|
19 | Lámpara fluorescente de 20W | 1 | 13 | colocar |
|
20 | Interruptor de cambio de fase | 1 | 13 | Solo |
|
21 | Resistencias, componentes de transformador | 1 | 13 | colocar |
|
22 | Extractor para desmontaje y montaje de motor eléctrico trifásico |
| 3 | colocar |
|
23 | Marco de sierra para metales | 1 | 13 | Manojo |
|
24 | motor monofásico | 1 | 13 | torre |
|
25 | Motor eléctrico trifásico 180W | 2 | 2*13 | torre |
|
26 | Contactor de CA | 4 | 4*13 | Solo |
|
27 | Interruptor combinado | 1 | 13 | Solo |
|
28 | Botón de carcasa de hierro 3H | 1 | 13 | Solo |
|
29 | relé térmico | 2 | 2*13 | Solo |
|
30 | Relé de tiempo | 1 | 13 | Solo |
|
31 | Transformador de 50W | 1 | 13 | Solo |
|
32 | interruptor unipolar | 1 | 13 | Solo |
|
33 | Interruptor de cuchilla trifásico | 1 | 13 | Solo |
|
34 | luz de señal | 1 | 13 | Solo |
|
35 | Fabricación de Placa Recubierta de Cobre (PCB) | 1 | 13 | pedazo |
|
36 | Placa de Circuito Universal para Soldar (Entrenamiento de Soldadura) y Componentes | 1 | 13 | colocar |
|
37 | Componente de Capacitación Práctica y Evaluación de Habilidades Electrónicas (incluyendo una placa de circuito especialmente diseñada y los componentes correspondientes) | 30 | 30*13 | colocar |
|
38 | Enchufe eléctrico | 3 | 3*13 | Solo |
|
39 | Medidor de electricidad AC/DC | 8 | 8*13 | Solo |
|
40 | Componentes requeridos para experimentos eléctricos y electrónicos, tales como resistencias, potenciómetros, inductores, capacitores, transformadores, imanes de barra, diodos, transistores, transistores de efecto de campo, circuitos integrados, zócalos para CI, tiristores, interruptores de nivel lógico y sensores indicadores de nivel lógico | 1 | 13 | colocar | El componente se aloja en una caja de unidad transparente, la base integrada es universal y los experimentos de circuitos digitales se pueden expandir libremente. |
41 | Tabla de devanado de transformador |
| 1 | abierto |
|
42 | Canaleta | 2 | 2*13 | arroz | Entrenamiento en grupo |
43 | Armario de doble puerta |
| 2 | individuo |
|
44 | Taburete de estudiante |
| 25 | abierto |
|
VI. Proyectos de Formación Experimental y Práctica de Referencia
(I) Sección de Formación Práctica:
A: Sección de Electricista
| 1. Uso de destornillador de prueba de bajo voltaje 2. Método de operación del extintor de incendios (demostración del maestro) 3. Dominio de la respiración artificial y la compresión torácica externa para primeros auxilios 4. Uso e identificación de herramientas comunes 5. Conexiones comunes de conductores y restauración del aislamiento 6. Desmontaje y Montaje del Soldador y Entrenamiento en Habilidad de Soldadura 7. Capacitación en Lectura de Planos Eléctricos 8. Oficio de Cableado Eléctrico 9. Instalación y cableado del circuito de lámpara fluorescente 10. Instalación del circuito de cableado directo del medidor de electricidad monofásico 11. Instalación del circuito de cableado del medidor de electricidad monofásico a través de transformador de corriente 12. Instalación del cuadro de distribución 13. Cableado interior 14. Instalación de circuito de iluminación interior 15. Uso y lectura del selector giratorio del multímetro 16. Medición de Voltaje AC 17. Medición de voltaje de CC y corriente de CC 18. Instalación de amperímetros y voltímetros 19. Medición de Resistencia 20. Uso de Megóhmetro, Pinza Amperimétrica y Medidor de Resistencia de Puesta a Tierra 21. Medición de Potencia Monofásica y Factor de Potencia 22. Instalación y cableado del medidor de energía activa trifásico de cuatro hilos 23. Instalación y cableado de medidor de energía activa trifásico de cuatro hilos mediante transformadores de corriente 24. Desmontaje y montaje común del relé de interruptor | 25. Desmontaje y Montaje del Contactor de CA |
B: Prácticas Electrónicas Prácticas:
| 1. Uso de instrumentos comunes 2. Identificación y Detección de Componentes Electrónicos Comunes 3. Desmontaje y Montaje del Soldador y Entrenamiento en Habilidades de Soldadura Electrónica 4. Fabricación de Placas de Circuito Impreso 5. Construcción de una Fuente de Alimentación DC Regulada por Voltaje Integrada de Tres Terminales 6. Construcción de Fuente de Alimentación Regulada de CC en Serie 7. Ensamblaje y Pruebas del Amplificador de Voltaje de Señal de Baja Frecuencia 8. Fabricación y prueba de un circuito amplificador con retroalimentación negativa 9. Soldadura y Depuración del Oscilador de Puente de Wien 10. Creación y Pruebas de un Circuito de Monitoreo de Voltaje de Batería 11. Creando un Circuito Hipnotizador Electrónico 12. Simulación de la Producción del Circuito Electrónico "Cicada" 13. Lámpara de Iluminación de Ahorro de Energía Activada por Voz y Controlada por Luz: Fabricación y Capacitación Práctica 14. Capacitación en Producción de Circuito Repelente Electrónico de Mosquitos 15. Circuito Temporizador de Protección Ocular | 16. Producción y Formación Práctica de la Bocina de Alarma por Voz |
(II) Parte Experimental:
A: Experimento Eléctrico
| 1. Uso de Instrumentos de Medición Eléctrica 2. Identificación y Detección de Componentes Comunes 3. Características Volt-Amper de Componentes Lineales y No Lineales 4. Características Externas de la Fuente de Alimentación 5. Medición de Valor Potencial y Valor de Voltaje 6. Ampliando el Rango de los Amperímetros y Voltímetros 7. Verificación de las Leyes de Kirchhoff 8. Verificación de la Ley de Lenz 9. Verificación del Principio de Superposición y el Teorema de Reciprocidad 10. Verificación del Teorema de Thevenin y el Teorema de Norton 11. Transformación Equivalente de Fuentes de Voltaje y Fuentes de Corriente 12. Investigación sobre Características de Fuente Controlada 13. Experimento de Circuito de Primer Orden 14. Proceso Transitorio de Circuitos de Segundo Orden 15. Estudia las características de los componentes LC en circuitos de CC y CA 16. Condición para la transferencia máxima de potencia 17. Medición de Parámetros de Circuitos de CA 18. Características de los Componentes RLC en Circuitos de CA Sinusoidal 19. Experimento en Circuitos Serie RL y RC 20. Circuito Resonante Serie RLC 21. Conexión de circuitos de lámparas fluorescentes y mejora del factor de potencia 22. Conexiones Estrella y Triángulo de Cargas Trifásicas 23. Medición de Circuitos Trifásicos y Potencia 24. Investigación sobre Circuitos Sintonizados R-C 25. Estudio de Redes de Dos Puertos 26. Experimento de Transformador Monofásico 27. Experimento de Circuito de Inductancia Mutua 28. Uso y Arranque de Motores Asíncronos Trifásicos 29. Circuito Básico para Control de Contactores-Relés de Motores Trifásicos 30. Experimento de Control de Arranque Y-△ para Motor Trifásico 31. Experimento de Control de Secuencia de Motor Trifásico 32. Experimento de Control de Frenado del Consumo de Energía para Motores Trifásicos 33. El Circuito Más Sencillo 34. Potencial en Cada Punto de un Circuito y la Elección del Punto de Referencia 35. Conexión en serie de resistencias 36. Conexión en paralelo de resistencias 37. Conexión mixta de resistencias 38. Circuito Divisor de Voltaje con Resistencias 39. Ley de Ohm para el Circuito Completo | 40. Aplicación y Condición de Equilibrio del Puente de Wheatstone |
B: Experimentos Electrónicos
| 1. Características y Pruebas de los Diodos de Cristal 2. Características de Entrada y Salida de los Transistores de Cristal 3. Amplificador de Voltaje de Señal Pequeña de Baja Frecuencia 4. Amplificador de Dos Etapas Acoplado Directamente 5. Amplificador de Dos Etapas Acoplado por RC 6. El Impacto de la Retroalimentación Negativa en el Rendimiento del Amplificador 7. Amplificador de Potencia Push-Pull Acoplado por Transformador 8. Amplificador de Potencia Push-Pull de Simetría Complementaria (OTL) 9. Rectificación de media onda monofásica 10. Rectificación de onda completa monofásica 11. Rectificación de puente monofásico 12. Rectificación y filtrado de puente monofásico 13. Características del Transistor de Cristal Único 14. Circuito Disparador de Transistor Unijuntura 15. Pruebas Simples de Tiristores y Circuitos Rectificadores Controlados 16. Pruebas de Transistores de Efecto de Campo 17. Regulador de voltaje tipo serie 18. Estudio de Circuitos Amplificadores Diferenciales 19. Pruebas de Parámetros del Amplificador Operacional Integrado 20. Circuito Restador con Amplificador Operacional Integrado 21. Circuito Sumador con Amplificador Operacional Integrado 22. Circuito Integrador con Amplificador Operacional Integrado Los 44 componentes experimentales anteriores también se pueden usar para completar experimentos de superficie. 45. Características de conductividad unidireccional de las uniones P-N 46. Circuito de Medición de ICBO de Tres Terminales 47．Circuito de medición para ICEO de transistor 48. Amplificación de Corriente de Transistor 49. Características VA de los Transistores 50. Amplificación de voltaje de pequeña señal de una etapa con carga 51. Circuito de Polarización con Retroalimentación Negativa de Voltaje 52. Circuito de Polarización con Retroalimentación Negativa de Corriente Divisor de Voltaje 53. Estabilización del punto de operación con un termistor 54. Estabilización del punto de operación con un diodo 55. Análisis de la influencia del Ce en las características de baja frecuencia 56. Circuito Amplificador de Base Común 57. Circuito Experimental de Amplificador de Colector Común 58. Circuito Amplificador Básico de Fuente Común 59. Circuito Amplificador Auto-Polarizado de Transistor de Efecto de Campo 60. Circuito de Auto-Polarización Divisor de Voltaje con Transistor de Efecto de Campo 61. Circuito de Drenador Común de Transistor de Efecto de Campo 62. Circuito de Puerta Común con Transistor de Efecto de Campo 63. Circuito amplificador RC de tubo único 64. Circuito Amplificador DC Básico 65. Uso de una resistencia para elevar el potencial del emisor de la etapa posterior 66. Uso de un diodo Zener para elevar el potencial del emisor de la etapa posterior 67. Circuito Amplificador Acoplado por Transformador 68. Circuito Amplificador de Potencia Clase A 69. Circuito Amplificador de Potencia Clase B 70. Retroalimentación Negativa de Corriente en Serie 71. Circuito de Retroalimentación Negativa en Serie de Voltaje 72. Circuito de Retroalimentación Negativa de Voltaje en Paralelo 73. Circuito de Retroalimentación Negativa de Corriente Paralela 74. Retroalimentación Negativa en Amplificadores de Dos Etapas 75. Circuito Seguidor de Emisor 76. Circuito de Salida Seguidor de Emisor Bootstrap 77. Uso de un condensador para atenuar el voltaje de alta frecuencia 78. Eliminación de la autooscilación mediante retroalimentación negativa 79. Circuito de Monitoreo de Batería 80. Los transistores de efecto de campo y los triodos forman circuitos amplificadores 81. Circuito Amplificador de Acoplamiento Directo PNP-NPN 82. Circuito Amplificador de Base Común Emisor Común 83. Acción de Conmutación del Transistor 84. Control de nivel fotoeléctrico 85. Circuito simple de control de temperatura 86. Circuito Sencillo de Interruptor Automático para Alumbrado Público Controlado por Luz 87. Oscilador de Desplazamiento de Fase RC 88. Red sintonizada de doble T 89. Oscilador compuesto por una red selectiva de frecuencia de doble T 90. Circuito oscilador con retroalimentación de transformador 91. Circuito Oscilador Acoplado por Transformador de Transistor de Efecto de Campo 92. Circuito de alarma antirrobo 93. Circuito Oscilador de Cristal en Serie 94. Oscilador de Audio Complementario Zumbador 95. Bocina de alarma 96. Circuito de Timbre Musical 97. Circuito de Alarma Electrónica 98. Formas Básicas de Circuitos Amplificadores Diferenciales 99. Circuito de Timbre Electrónico 100. Circuito de simetría cuasi-complementaria 101. Circuito Complementario de Simetría OTL de Tres Tubos 102. Circuito amplificador diferencial de cola larga 103. Entrada Diferencial Salida de Extremo Único 104. Entrada de un solo extremo, salida de doble extremo 105. Entrada de un solo extremo salida de un solo extremo 106. Circuito Amplificador Diferencial de Cola Larga de Doble Alimentación 107. Circuito Experimental de Amplificador Diferencial 108. Medidas para un Circuito Amplificador Diferencial con una Fuente de Corriente Constante 109. Análisis térmico de circuito amplificador diferencial de salida de un solo extremo 110. Circuito de intermitentes 111. Conexiones Básicas de los Amplificadores Operacionales 112. Amplificador Operacional de Diferencia de Corriente Usado como Amplificador Proporcional de CA 113. Método de Medición Simple de Vos 114. Métodos de Medición Simples para Aos 115. Método de Medición Simple para Aod 116. Prueba Simple de la Relación de Rechazo en Modo Común (CMRR) 117. Prueba Simple de Voltaje Máximo de Entrada en Modo Común Ucm 118. Prueba Simple de Yopp 119. Métodos de Medición de SR 120. Conexión Básica de Amplificación de Modo Común 121. Oscilador LC basado en amplificador operacional 122. Circuito de Control de Temperatura para Taza Calefactora Eléctrica 123. Medidas para poner a cero la entrada del lado inverso 124. Dirigir al mismo extremo de dirección entrada puesta a cero指施 125. Método de conexión para prevenir valores eléctricos excesivos 126. Compensación de temperatura de Ios usando la corriente de base de un transistor bipolar 127. Uso de una red en T para aumentar la resistencia de retroalimentación equivalente 128. Medidas para hacer que los tubos complementarios funcionen en una corriente de salida ampliada Clase A/B 129．Medidas para corregir cargas capacitivas 130. Medidas de Protección de Entrada Invertida 131. Medidas de Protección de Entrada en Modo Común 132. Uso de Diodos Zener para Proteger Componentes 133. Protección contra polaridad de alimentación invertida 134. Protección contra sobretensión al encendido 135. Circuito Detector de Diodos 136. Principio de circuito para medir la temperatura utilizando el coeficiente de temperatura de una unión PN 137. Limitador de Diodo Doble 138. Circuito Básico de Amplificador Operacional Inversor 139. Amplificación de Ganancia Variable 140. Circuito Básico del Amplificador Operacional de Modo Común 141. Circuito de Conversión Voltaje/Corriente 142. Circuito de Conversión Corriente/Voltaje | 23. Circuito Diferenciador con Amplificador Operacional Integrado 143. Seguidor de Voltaje |
