JYSXK-760B Juego Completo de Equipo para Electricista, Circuitos Analógicos, Circuitos Digitales, Experimentos y Evaluación Práctica de Habilidades de Capacitación (con Medidor de Potencia Inteligente, Medidor de Factor de Potencia)
I. Estructura y Función de los Bancos de Laboratorio y Mesas de Operación para Experimentos:
1、Composición y rendimiento del banco de laboratorio:
1.1 Fuente de Alimentación y Parámetros：
1.1.1、Potencia de entrada: Suministro de energía trifásico de cuatro hilos, la luz indicadora se ilumina al ingresar la energía.
1.1.2、Potencia de Salida: Tiene caja de fusibles integrada y función de protección de dos niveles con interruptor diferencial trifásico.
Grupo A: Fuente de alimentación de CA ajustable monofásica y trifásica, que proporciona una fuente de alimentación de CA continuamente ajustable de 0-430 V y, al mismo tiempo, obtiene una fuente de alimentación monofásica ajustable de 0-250 V (equipada con un autotransformador trifásico de 1.5 KVA, equipada con tres voltímetros de CA LCD para indicar el voltaje de salida regulado)
Grupo B: Voltaje AC de bajo voltaje 3-24V, ajustable en siete etapas, corriente de salida máxima 1.5A, con indicación de amperímetro.
Grupo C: Fuente de alimentación regulada de CC de bajo voltaje, voltaje 5V, corriente 0.5A, indicación de amperímetro.
Grupo D: Fuente de alimentación de corriente y voltaje constantes de doble canal, ambos voltajes de salida son de 0-30V, relé de cambio automático de rango incorporado. Ajuste continuo con potenciómetro multivuelta, fácil de usar. La corriente de salida máxima es de 1.5A, con función de protección de limitación de corriente preestablecida. Cada salida tiene una indicación de amperímetro y voltímetro digital de nivel 0.5, estabilidad de voltaje < 10⁻², estabilidad de carga < 10⁻², voltaje de rizado < 5mV.
Grupo E: Salida de corriente alterna monofásica de la red eléctrica, para uso con el propio equipo del usuario a través de una regleta universal.
1.2Generador de señales de función:
1.2.1 Formas de onda: Onda sinusoidal, Onda triangular, Onda cuadrada, Onda de pulso, Onda de sierra, Onda cuadrada TTL, Onda rectangular.
1.2.2 Rango de frecuencia: de 0.1 Hz a 2 MHz, dividido en siete niveles de frecuencia.
1.2.3 Distorsión de onda sinusoidal: 10-30Hz < 3% 30Hz-100kHz ≤ 1%
1.2.4 Respuesta a onda cuadrada: Flanco de subida/flanco de bajada ≤ 100 ns (circuito abierto)
1.2.5 Amplitud Máxima de Salida (Circuito Abierto): f < 1MHz Amplitud ≤ 15VP-P; 1M < f ≤ 2MHz ≤ 11Vp-p
1.2.6 Polarización CC (Circuito Abierto): ±lOV
1.2.7 Impedancia de Salida Z: ZO=50Ω±5Ω
1.2.8 Ciclo de trabajo: Los flancos de subida y bajada del pulso y la onda diente de sierra pueden variar continuamente, en un rango del 10% al 90%.
1.2.9 Oscilador Controlado por Voltaje (VCO): Cuando el voltaje DC externo cambia en 0±5V, el cambio de frecuencia correspondiente es mayor que 100:1.
1.2.10 Atenuación de Salida: 20dB 40dB 60dB
1.3Contador de frecuencia:
1.3.1 Rango de medición de frecuencia: lHz～l00MHz.
1.3.2 Temporización de puerta: 0.01s, 0.1s, 1s, 10s
1.3.3 Impedancia de entrada (acoplamiento AC): Componente resistivo aproximadamente 500 kΩ, capacitor paralelo aproximadamente 100 pF.
1.4 Medidor de Potencia Inteligente y Medidor de Factor de Potencia: Diseñado con un DSP dedicado de 24 bits, un convertidor AD de alta precisión de 16 bits y una unidad MPU de alta velocidad. El modo de control de diálogo hombre-máquina se logra mediante control por teclas y una ventana de visualización digital. El software adopta un concepto de diseño RTOS y está equipado con software de monitoreo para PC para mejorar las capacidades analíticas. Puede medir la potencia y el factor de potencia de un circuito. La precisión de la medición de potencia es Clase 1.0, el rango de medición del factor de potencia es 0.3-1.0, y los rangos de voltaje y corriente son 450V y 5A, respectivamente. Puede identificar automáticamente la naturaleza de la carga (inductiva muestra "L", capacitiva muestra "C", puramente resistiva no muestra nada) y puede almacenar datos de medición para consultarlos en cualquier momento.
Pulso Único de 1.5: Cada vez, se puede emitir un par de pulsos positivos y negativos.
Amplificador de Audio de 1.6W: Voltaje de audio de entrada no menor a 10mV, potencia de salida no menor a 1W, volumen ajustable, con altavoz incorporado, utilizado para amplificación de sonido de circuito amplificador, también se puede usar para rastreo de señales.
1.7 Decodificador de Siete Segmentos: 3 juegos de decodificadores de siete segmentos y los tubos de visualización de siete segmentos decodificados correspondientes.
Amperímetro de Medición Externa AC/DC de Doble Uso 1.8: Clase de Precisión 0.5, Pantalla Digital de 3 y medio dígitos, Rango de Medición: 0～1000mA
1.9 Voltímetro de Medición Externa de Doble Uso AC/DC: Clase de Precisión 0.5, Pantalla Digital de Tres y Medio Dígitos, Rango de Medición: 0～99.9V.

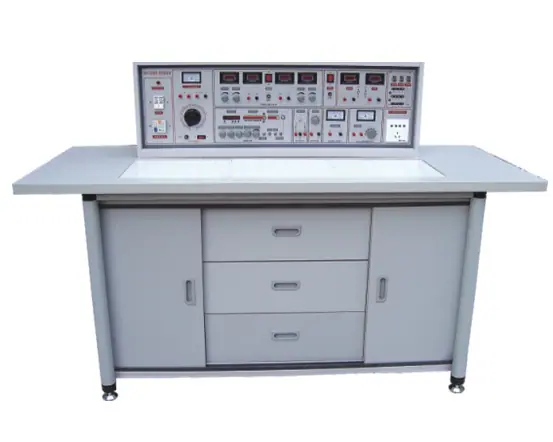

2. Mesa de Operación Experimental: Hecha de panel decorativo de doble cara, indeformable y resistente al color. Dimensiones: 160×70×80cm. Diseño hermoso y generoso, con un cajón en el medio para guardar herramientas, y dos gabinetes a la izquierda y a la derecha para guardar componentes.
II. Estructura y Equipamiento (tomando como ejemplo el modelo de 24 asientos)
(1) Mesas de experimento: 12 mesas de experimento para estudiantes, dos asientos por mesa, las dimensiones exteriores de la mesa de experimento son 160×70×80 cm. El centro de la mesa está equipado con una placa de circuito de nueve agujeros, que es moldeada por inyección. La superficie tiene nueve agujeros dispuestos en grupos que están interconectados. Las cajas de componentes se pueden enchufar libremente en ella para formar un circuito experimental. El cuerpo de la caja de componentes es transparente e intuitivo, y los símbolos de los componentes están impresos en la tapa de forma resistente a la decoloración, con líneas claras y hermosas. El cuerpo y la tapa de la caja adoptan una estructura de ajuste a presión más científica para un mantenimiento y desmontaje convenientes. Los componentes de entrenamiento de la parte de relés ya están instalados en una caja de componentes especialmente hecha, que se puede enchufar en la placa de circuito de nueve agujeros para experimentos de conexión, lo cual es conveniente y flexible. El proyecto de entrenamiento de habilidades electrónicas se completa con más de veinte juegos de placas de circuito de entrenamiento y componentes correspondientes. Cada mesa de operación está equipada con una lámina de goma para proteger la placa de circuito universal y la superficie de la mesa (por ejemplo, al colocar un motor o soldar sobre la mesa). La parte inferior de la mesa es un gabinete de almacenamiento de componentes para colocar componentes experimentales, equipos, herramientas, etc.
(2) Consola de Enseñanza: 1 consola de enseñanza, que controla la alimentación de 12 mesas de experimentos para estudiantes respectivamente, una pantalla de demostración de placa de circuito de nueve agujeros general se encuentra en la mesa de experimentos, tamaño: 160×70 mm. Se utiliza para impartir clases y demostraciones.
(III) Mesas de laboratorio, 13 en total, una cada una para las mesas de experimentos de los estudiantes y la mesa de demostración.
(IV) Suministro de Equipo:
1 juego de modelo de reanimación humana, 1 extintor de incendios, 3 taladros de mano, 1 taladro de banco, 13 juegos de herramientas que incluyen destornilladores de prueba, llaves inglesas, pelacables, pinzas, cortadores de alambre de acero, pinzas de punta fina, etc., 25 juegos de soldadores y soportes para soldador, 13 multímetros de puntero MF-47, 13 multímetros digitales, 13 medidores de electricidad, 13 megóhmetros, 13 pinzas amperimétricas, 1 tacómetro, 2 bobinadoras, 39 cajas de fusibles, 26 tableros de distribución, 78 fusibles, 26 interruptores de tiro, 26 enchufes redondos, 26 portalámparas planos, 13 juegos de lámparas fluorescentes de 20W, 39 amperímetros de CA, 13 voltímetros de CA, 13 interruptores de transferencia, un lote de resistencias, 13 juegos de componentes de transformador, 1 juego de extractores de motores trifásicos, 13 sierras de arco, 13 motores monofásicos, 26 motores de jaula de ardilla trifásicos de 180W, 1 motor de CC de 100W, 52 contactores de CA, 13 interruptores combinados, 13 botones de carcasa metálica 3H, 26 relés térmicos, 13 relés de tiempo, 13 transformadores, 13 interruptores unipolares, 13 interruptores de desconexión trifásicos, 13 lámparas de señalización, 1 mesa de bobinado de transformador, 2 gabinetes de doble puerta, 13 placas recubiertas de cobre, 13 juegos de placas de circuito universal de soldadura preliminar y componentes, 13 juegos de componentes de entrenamiento y evaluación de habilidades digitales y analógicas (incluyendo placas de circuito especiales y componentes correspondientes), 13 juegos de resistencias, potenciómetros, condensadores, transformadores, diodos, transistores, transistores de efecto de campo, circuitos integrados, tiristores, sensores, interruptores de nivel lógico, zócalos especiales para circuitos integrados universales, etc. necesarios para experimentos eléctricos, analógicos y digitales, 25 taburetes para estudiantes.
III. Proyectos de Formación Experimental y Práctica:
(I) Proyecto Experimental:
（1）Proyectos de Experimentos para Electricistas
| 1. Uso de Instrumentos de Medición Eléctrica 2. Identificación y Detección de Componentes Comunes 3. Características Volt-Amper de Componentes Lineales y No Lineales 4. Características Externas de la Fuente de Alimentación 5. Medición de Valor Potencial y Valor de Voltaje 6. Ampliando el Rango de los Amperímetros y Voltímetros 7. Verificación de las Leyes de Kirchhoff 8. Verificar la Ley de Lenz 9. Verificación del Principio de Superposición y el Teorema de Reciprocidad 10. Verificación del Teorema de Thevenin y el Teorema de Norton 11. Transformación Equivalente de Fuentes de Voltaje y Fuentes de Corriente 12. Investigación sobre Características de Fuente Controlada 13. Experimento de Circuito de Primer Orden 14. Proceso Transitorio de Circuitos de Segundo Orden 15. Estudia las características de los componentes LC en circuitos de CC y CA 16. Condición para la transferencia máxima de potencia | 17. Medición de Parámetros de Circuitos de CA |
(2) Parte de Simulación
| 1. Características de avance y reversa de un diodo 2. Características de entrada y salida de un transistor 3. Amplificador de un solo transistor de emisor común 4. Circuito amplificador de dos etapas acoplado por RC 5. El impacto de la retroalimentación negativa en el rendimiento del amplificador 6. Amplificador de transistor de efecto de campo 7. Circuito Amplificador Diferencial 8. Pruebas de Rendimiento del Amplificador Operacional 9. AplicACIONES BÁSICAS DE LOS AMPLIFICADORES OPERACIONALES INTEGRADOS (Múltiples Circuitos Operacionales Analógicos) 10. AplicACIONES NO LINEALES DE AMPLIFICADORES OPERACIONALES INTEGRADOS （Generador de formas de onda múltiples） | 11. Amplificador de potencia push-pull acoplado por transformador |
Los siguientes experimentos también se pueden completar utilizando los 20 componentes experimentales mencionados anteriormente.
| l. Circuito de polarización con retroalimentación negativa de voltaje 2. Circuito de polarización con retroalimentación negativa de corriente tipo divisor de voltaje 3. Estabilice el punto de operación usando un diodo. 4. Circuito amplificador de base común 5. Circuito amplificador de colector común 6. Circuito amplificador básico de fuente común 7. Circuito de fuente común de transistor de efecto de campo 8. Circuito de Puerta Común de Transistor de Efecto de Campo 9. Circuito amplificador RC de un solo transistor 10. Circuito amplificador acoplado por transformador 11. Circuito Amplificador de Potencia Clase A 12. Circuito de Retroalimentación Negativa de Corriente en Serie 13. Circuito de retroalimentación negativa en serie 14. Circuito de Retroalimentación Negativa de Voltaje en Paralelo 15. Circuito de retroalimentación negativa de corriente en paralelo 16. Circuito Amplificador de Base Común Emisor Común 17. Circuito de Salida Seguidor de Emisor Bootstrap 18. Circuito Amplificador de Acoplamiento Directo NPN-PNP 19. Eliminación de la autooscilación mediante retroalimentación negativa 20. Acción de conmutación del transistor 21. Circuito Oscilador de Retroalimentación con Transformador 22. Circuito Oscilador Capacitivo de Tres Puntos 23. Circuito Oscilador de Tres Puntos con Inductor 24. Formas Básicas de Circuitos Amplificadores Diferenciales 25. Circuito Amplificador Diferencial de Larga Cola 26. Circuito Amplificador Diferencial de Cola Larga de Doble Alimentación 27. Amplificador operacional usado como amplificador proporcional de CA 28. Medidas de Protección de Entrada de Fase Inversa 29. Medidas de Protección de Entrada en Modo Común 30. Protección contra polaridad de alimentación invertida 31. Circuito RC Qualcomm 32. Uso de un triodo para proteger componentes 33. Circuito Operacional de Entrada Diferencial 34. Circuito Integrado Rápido 35. Simula un circuito de ecuación diferencial de primer orden. | 36. Simular circuitos de ecuaciones diferenciales de segundo orden |
(3) Parte Digital
| l. Pruebas de Parámetros de Puertas Lógicas Integradas TTL 2. Pruebas de parámetros de compuertas lógicas CMOS 3. Aplicaciones de las Puertas Integradas TTL de Colector Abierto y las Puertas de Salida de Tres Estados 4. Experimenta con circuitos de compuertas AND, NOT, OR y NAND 5. Experimento de circuito sumador a medio 6. Experimento de Circuito Sumador Completo 7. Experimento de Flip-Flop RS 8. Experimento de Flip-Flop D 9. Experimento JK de Chanclas 10. Experimento de Chanclas T 11. Convierte un flip-flop tipo JK a un flip-flop D. 12. Convierte un flip-flop tipo D a un flip-flop JK. 13. Experimento de Control 14. Registros de desplazamiento MSI y sus aplicaciones 15. Decodificadores y sus métodos de transformación | 16. Selector de Datos y Diseño Lógico MSI |
(II) Proyectos de Prácticas
(1) Sección de Ingeniería Eléctrica
1. Uso del detector de voltaje de bajo voltaje. 22. Diagnóstico y solución de problemas de transformadores pequeños.
2. Método de operación del extintor. 23. Desmontaje, montaje y prueba del motor trifásico de jaula de ardilla.
3. Observación de la reanimación cardiopulmonar (RCP) y las compresiones torácicas externas. 24. Inspección rutinaria de un motor trifásico de jaula de ardilla en funcionamiento.
4. Uso e identificación de herramientas comunes. 25. Mantenimiento regular y revisión de motores asíncronos trifásicos de rotor de jaula de ardilla.
5. Conexión y recuperación de aislamiento de cables comunes. 26. Análisis de fallas de motor asíncrono trifásico de jaula de ardilla.
6. Capacitación en habilidades de desmontaje, montaje y soldadura para soldadores eléctricos. 27. Diagnóstico de fallas locales en los devanados del estator.
7. Capacitación en lectura de diagramas eléctricos. 28. Reemplazo de bobinados en un motor monofásico de capacitor.
8. Instalación del tablero de distribución. 29. Solución de problemas y reparación de motores monofásicos de capacitor.
9. Cableado interior. 30. Capacitación de instalación y mantenimiento para el circuito de control de rotación hacia adelante manual.
10. Instalación de circuito de iluminación interior. 31. Control de avance momentáneo con contactor
11. Instalación de amperímetros y voltímetros. 32. Control de giro hacia adelante con autobloqueo.
12. Uso y lectura del interruptor selector del multímetro. 33. Control de rotación hacia adelante con protección contra sobrecarga.
13. Medición de voltaje CA. 34. Control de rotación hacia adelante y hacia atrás con enclavamiento de contactor.
14. Medición de voltaje de CC y corriente de CC. 35. Circuito de control de rotación hacia adelante y hacia atrás con enclavamiento de botones.
15. Medición de resistencia. 36. Circuito de control con enclavamiento combinado de botones y contactores.
16. Uso de megóhmetro, pinza amperimétrica y medidor de resistencia de puesta a tierra. 37. Control de contactor para arranque a tensión reducida Y-△.
17. Desmontaje y montaje de electrodomésticos comunes de tipo interruptor. 38. Control de enclavamiento del husillo y del motor de avance de la fresadora X62-W.
18. Desmontaje y Montaje de Contactores de CA. 39. Control de Arranque a Voltaje Reducido Y-△ usando Relés de Tiempo.
19. Desmontaje y montaje de relés térmicos y relés de tiempo. 40. Instalación simulada del circuito de control para torno tipo C620-1.
20. Observación y prueba estructural de arrancadores comunes. 41. Capacitación de desmontaje y montaje de motores de CC (demostración del profesor).
21. Fabricación de transformadores pequeños. 42. Capacitación en mantenimiento y reparación de motores de CC (demostración del maestro).
(2) Contenido de Práctica de Componentes Electrónicos:
| 1. Uso de instrumentos y medidores comunes; 2. Identificación y detección de componentes electrónicos comunes; 3. Desmontaje y montaje de soldador y capacitación en habilidades de soldadura electrónica; 4. Fabricación de placas de circuito impreso; 5. Fabricación de una fuente de alimentación de CC con regulador de voltaje integrado de tres terminales; 6. Construcción de una fuente de alimentación DC regulada tipo serie; 7. Ensamblaje y prueba de amplificadores de voltaje de señal de baja frecuencia; 8. Fabricación y prueba de circuito amplificador de señal de retroalimentación negativa; 9. Soldadura y depuración del oscilador de puente de Wien; 10. Construcción y prueba del circuito de monitoreo de voltaje de la batería; 11. Creación de un circuito hipnotizador electrónico; 12. Simulación del entrenamiento de producción de circuitos electrónicos "Cicada"; 13. Lámpara de Iluminación de Ahorro de Energía Activada por Voz y Controlada por Luz: Producción y Capacitación Práctica; | 14. Producción y Capacitación Práctica de Bocinas de Alarma de Voz; |
