Introdução do produto detector ultrassônico de rachaduras em rocha:

O detector ultrassônico de rachaduras em rochas (também conhecido como detector ultrassônico de afrouxamento de rochas) é usado para detectar a frouxidão e a faixa de rachaduras das rochas circundantes, fornecendo uma base científica para o projeto e construção de poços e túneis. O instrumento é intrinsecamente seguro para mineração. Pode ser usado para avaliação qualitativa de rochas circundantes em minas de gás, minas de metal, túneis e projetos subterrâneos.

Princípio de funcionamento do detector ultrassônico de rachaduras em rochas circundantes:

A velocidade de propagação das ondas ultrassônicas no maciço rochoso está relacionada ao estado de tensão e ao grau de fissuração do maciço rochoso. Quando há muitas fissuras (fraturas) na rocha circundante, a velocidade da onda é menor do que a da massa rochosa (carvão) com profundidade total e sem fissuras (sem afrouxamento ou danos). Medindo a curva de mudança de distribuição da velocidade da onda acústica longitudinal no poço da rocha circundante (41-45 mm) ou a curva de "profundidade do furo no tempo", a faixa de fissura (afrouxamento) da rocha circundante pode ser determinada.

A velocidade da onda longitudinal é calculada medindo o tempo de propagação da onda sonora na rocha circundante a uma certa distância (comprimento da sonda) no poço. O princípio de medição é o seguinte. O transdutor transmissor F transmite ondas ultrassônicas no poço, que deslizam e se propagam ao longo da parede do poço. O transdutor de transmissão F aciona o circuito de temporização enquanto transmite a onda ultrassônica. Quando o transdutor receptor I recebe a informação ultrassônica, ele para de cronometrar s, mede o tempo de propagação da onda sonora em FI e calcula a velocidade da onda:

eu

V = — × 103m/s

é

Onde L é a distância FI do transdutor, L = 140 mm,

s são os dados do tempo de teste, a unidade somos nós.

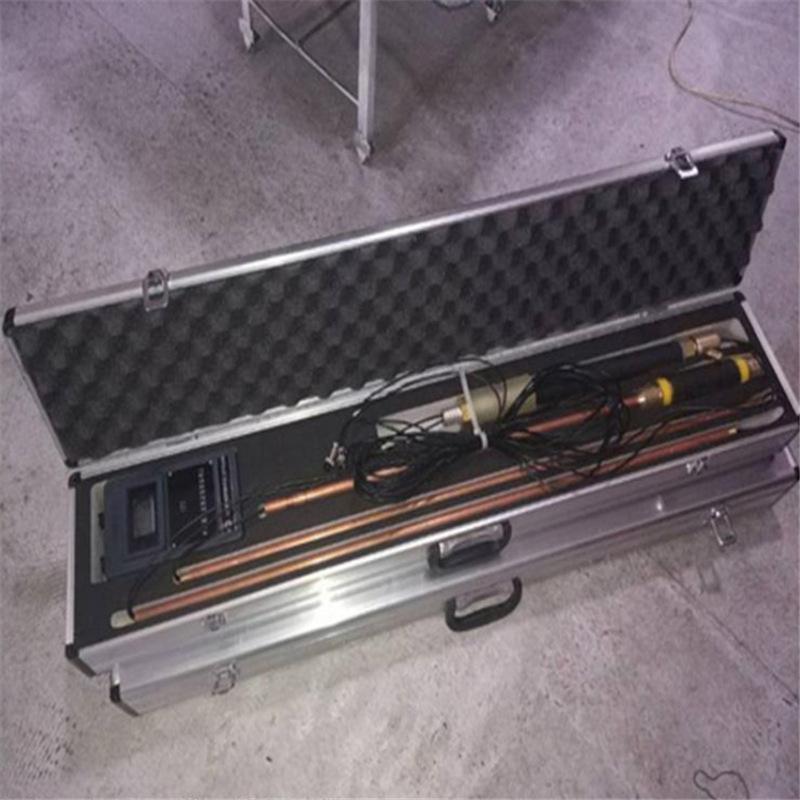

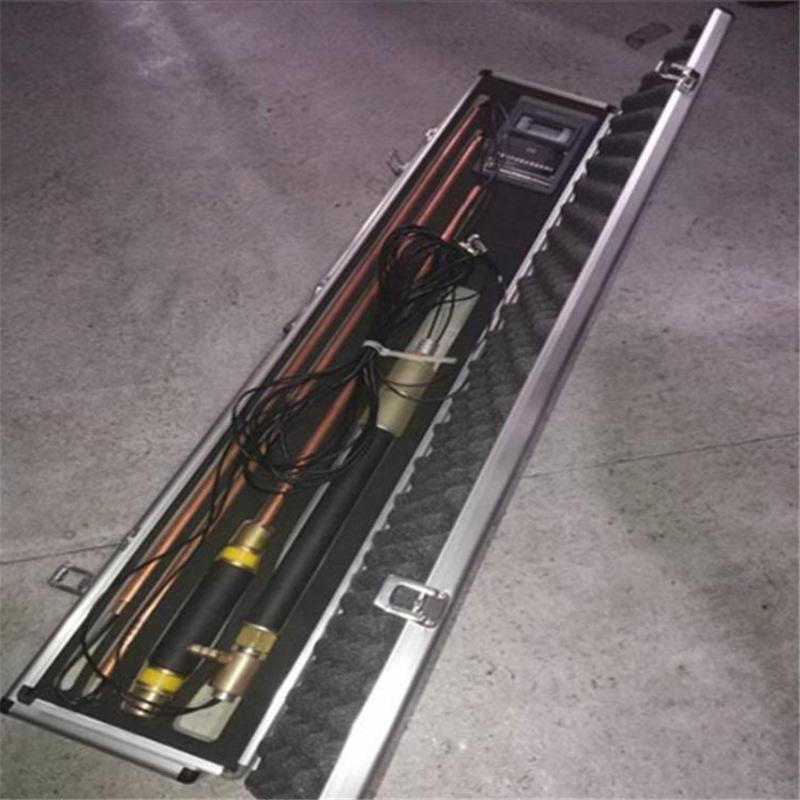

Sonda detectora ultrassônica de rachaduras em rocha e selador de furos

A sonda consiste em um transdutor de transmissão e um transdutor de recepção conectados através de um tubo plástico com fenda. Os dois transdutores podem ser usados ​​de forma intercambiável. O tubo de medição é feito de um tubo de cobre com ranhura padrão a cada 10 cm, total de 20 seções e conexão roscada. O transdutor está conectado ao tubo plástico e precisa ser enrolado com fita adesiva durante o teste de inclinação para evitar vazamento de água.
