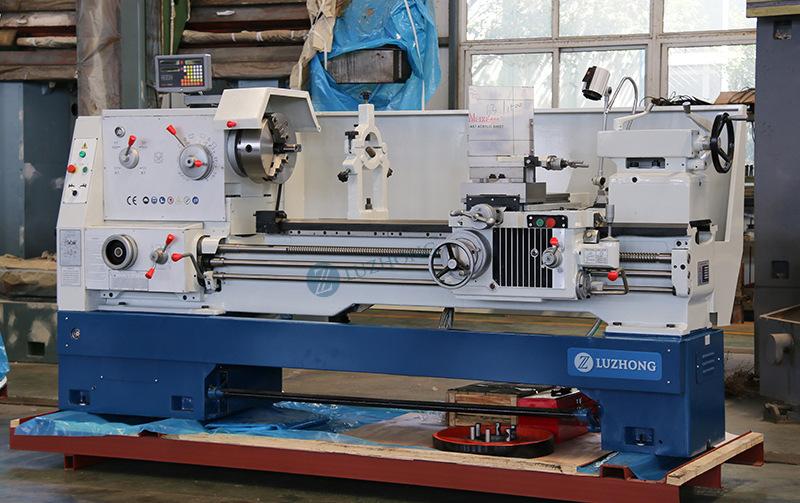

Torno comum torno de exportação de torno horizontal CA6166 torno de piso de grande abertura corpo do torno Rotary 660
Quantidade
|
Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
CA6166 |
CA6266 |
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
660 |
|
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
400 |
|
|
Diâmetro máximo de giro na sela |
Balançar sobre a lacuna |
milímetros |
~ |
880 |
|
Comprimento da sela |
Comprimento da lacuna |
milímetros |
~ |
210 |
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
750/1000/1500/2000/3000/4000 |
|
|
Diâmetro do furo do fuso |
Furo do fuso |
milímetros |
52 B:80 C:105 |
|
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
MT6 B:90 1:20 C:113 1:20 |
|
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
10-1400/16-1400 |
|
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
24 |
|
|
Viagem de carruagem média |
Viagem de slide cruzado |
milímetros |
370 |
|
|
Pequeno curso de descanso da ferramenta |
Ferramenta principal após viagem |
|
140 |
|
|
Tamanho da ferramenta |
Tamanho da ferramenta |
|
25*25 |
|
|
Número de avanço longitudinal |
Tipos de feeds longitudinais |
tipos |
64 |
|
|
Faixa de alimentação longitudinal |
Faixa de alimentação longitudinal |
mm/r |
0.028-6.33(52,80) 0.043-6.33(105) |
|
|
Número de alimentação transversal |
Tipos de intervalo de feeds cruzados |
tipos |
64 |
|
|
Faixa de avanço transversal |
Faixa de feeds cruzados |
mm/r |
0.014-3.16(52,80) 0.022-3.16(105) |
|
|
Velocidade de movimento longitudinal rápido |
Movimento longitudinal rápido |
m/min |
4 |
|
|
Velocidade de movimento rápido horizontal |
Cruz em movimento rápido |
m/min |
2 |
|
|
Tipos de threads métricos |
Tipos de threads métricos |
tipos |
44 |
|
|
Faixa de rosca métrica |
Gama de threads métricos |
milímetros |
1-192 |
|
|
Número de thread britânico |
Tipos de roscas em polegadas |
tipos |
21 |
|
|
Faixa de rosca em polegadas |
Gama de roscas em polegadas |
TPI |
2~24 |
|
|
Número de thread do módulo |
Tipos de threads de módulo |
tipos |
39 |
|
|
Faixa de rosca do módulo |
Faixa de roscas do módulo |
Deputado |
0,25-48 |
|
|
Número de roscas de passo diametral |
Tipos de fios diametrais |
tipos |
37 |
|
|
Faixa de diâmetro da rosca |
Gama de roscas diametrais |
PD |
1-96 |
|
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
75 |
|
|
Orifício cônico da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT5 |
|
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
150 |
|
|
potência do motor principal |
Potência do motor principal |
kw |
7,5 |
|
|
Potência do motor de resfriamento |
Potência do motor refrigerante |
kw |
0,09 |
|
|
Peso da máquina |
Peso para 750 |
kg |
2300 |
|
|
|
Peso para 1000 |
kg |
2500 |
|
|
|
Peso para 1500 |
kg |
2700 |
|
|
|
Peso para 2.000 |
kg |
2900 |
|
|
|
Peso para 3000 |
kg |
3900 |
|
|
|
Peso para 4000 |
kg |
4420 |
|
|
Dimensões(comprimento×largura×altura) |
Dimensão para 750 |
milímetros |
2440*1150*1860 |
|
|
|
Dimensão para 1000 |
milímetros |
2650*1150*1860 |
|
|
|
Dimensão para 1500 |
milímetros |
3150*1150*1860 |
|
|
|
Dimensão para 2000 |
milímetros |
3650*1150*1860 |
|
|
|
Dimensão para 3000 |
milímetros |
4800*1150*1860 |
|
|
|
Dimensão para 4000 |
milímetros |
5680*1150*1860 |
|
